новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
тендеры / аналитика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы

расширенный поиск
каталог ресурсов
электронный справочник
авторефераты / книги
форум химиков
подписка / опросы
проекты / о нас

реклама на сайте
контакты
Магазин химических реактивов
поиск


главная > справочник > химическая энциклопедия:

МЕДИ СУЛЬФИДЫ


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

МЕДИ СУЛЬФИДЫ. Моносульфид CuS - сине-черные кристаллы (см. табл.); т. пл. 502 °С (инконгруэнтно); С0р 47,86 ДжДмоль.К); S0298 66,6 Дж/(моль.К); при нагр. в вакууме выше ~300°С разлагается до Cu2S и паров S; на воздухе легко окисляется до СuО, в присутствии влаги-до CuSO4; произведение растворимости 6,3.10-36 .

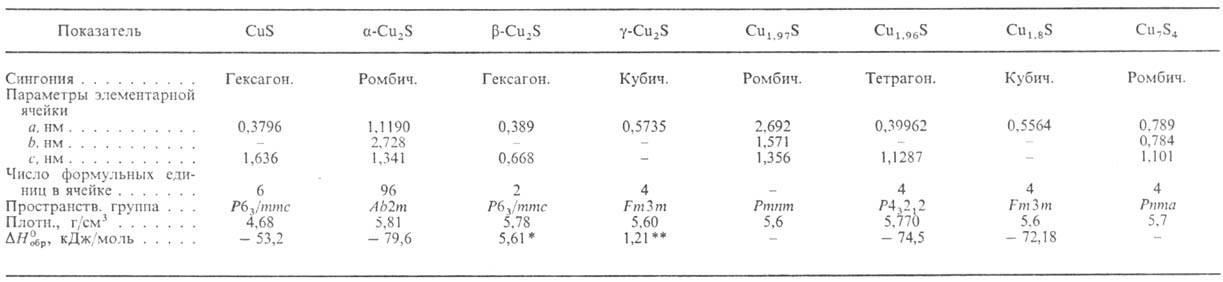

ХАРАКТЕРИСТИКА КРИСТАЛЛИЧЕСКИХ МОДИФИКАЦИЙ СУЛЬФИДОВ МЕДИ


* DH0 перехода a ->b при 103 °С. ** DH0 перехода b->g при 437°С.

С у л ь ф и д м е д и(I) (гемисульфид) Cu2S-черновато-серые кристаллы; существует в трех модификациях - a, b, g; температуры перехода a-> b 103°С, b->g 437°С (при содержании 33,33 ат. % Си); для a-Cu2S: C0p 76,37 ДжДмоль•К); S0298 121,0 ДжДмоль.К); для g-Cu2S: С0p 85,08 ДжДмоль.К); т. пл. 1129°С; DH0пл 11,3 кДж/моль. g-Cu2S при нагр. в вакууме выше ~700°С диссоциирует с образованием Си и паров S, ур-ние температурной зависимости давления пара S: lg p (мм рт.ст.) = — 15845/T + 9,11; произведение растворимости 2,5 х х 10 -48. При нагр. на воздухе все модификации Cu2S окисляются до CuSO4, CuO, SO2. Для Cu2S характерна нестехиометрия. Область гомогенности b-Cu2S 33,33-33,44 ат. % Сu (93-103 °С), g-Cu2S 33,33-36,4 ат. % Сu (507 °С). Известны нестехиометрич. фазы: Cu2-xS с 0=<х=< =<0,02, 0,03 =< х =< 0,04, 0,04 < x < 0,1; Cu1,8S. Сульфид Cu1,8S существует в неск. кристаллич. модификациях, некоторые из них метастабильны; ниже 33 °С разлагается на Cu7S4 и Cu1,96S. Фазы в области составов Cu2S-Cu1,8S-полупроводники p-типа, b-Cu2S имеет также ионную проводимость; ширина запрещенной зоны для a-Cu2S 1,26 эВ (80 К), b-Cu2S 1,7-2 эВ, g-Cu2S 1,3 эВ.

Известен малоустойчивый CuS2 с кубич. кристаллич. решеткой (а = 0,580 нм, 2 = 4, плотн. 4,24 г/см ).

Все меди сульфиды практически не раств. в воде. разб. H2SO4, соляной кислоте, раств. в царской водке, HNO3; Cu2S и CuS диамагнитны.

меди сульфиды встречаются в природе в виде минералов ковеллина CuS, халькозина (или медного блеска) a-Cu2S, a-Cu2S + + b-Cu2S, джарлеита Cu1,97S, дигенита Cu1,8S, анилита Cu7S4, халькопирита CuFeS2, борнита Cu5FeS4.

Получают меди сульфиды из Си и S при нагр. в вакуумированных кварцевых ампулах, CuS-также осаждением из водных растворов солей Cu(II) при действии H2S в слабокислой среде; монокристаллы Cu2S выращивают зонной плавкой. Ковел-лин, халькозин, борнит, халькопирит-сырье в произ-ве Сu, CuSO4; CuS-пигмент в красках; Cu2S-компонент медного штейна при пирометаллургич. получении Сu, полупроводник, компонент полупроводниковых сплавов. меди сульфиды токсичны; для аэрозолей ПДК 4 мг/м3.

Лит.: Самсонов Г. В., Дроздова С. В., Сульфиды, М., 1972, с. 32 38; Полупроводниковые халькогениды и сплавы на их основе, М., 1975.

И. Н. Один.




выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVI
Контактная информация
