Рентгеновская спектроскопия

Notice: Undefined variable: iko in /var/www/chemport.ru/data/www/chemport.ru/chemical_encyclopedia.php on line 95

Notice: Undefined variable: goo in /var/www/chemport.ru/data/www/chemport.ru/chemical_encyclopedia.php on line 109

Notice: Undefined variable: mn in /var/www/chemport.ru/data/www/chemport.ru/chemical_encyclopedia.php on line 109

Рентгеновская спектроскопия, раздел спектроскопии. изучающий спектры испускания (эмиссионные) и поглощения (абсорбционные) рентгеновского излучения, т.е. электромагн. излучения в области длин волн 10^-2-10² нм. Рентгеновскую спектроскопию используют для изучения природы хим. связей и количеств. анализа веществ (рентгеновский спектральный анализ). С помощью рентгеновская спектроскопия можно исследовать все элементы (начиная с Li) в соед., находящихся в любом агрегатном состоянии.

Рентгеновские спектры обусловлены переходами электронов внутр. оболочек атомов. Различают тормозное и характеристическое рентгеновское излучение. Первое возникает при торможении заряженных частиц (электронов), бомбардирующих мишень в рентгеновских трубках, и имеет сплошной спектр. Характеристическое излучение испускают атомы мишени при столкновении с электронами (первичное излучение) или с рентгеновскими фотонами (вторичное, или флуоресцентное, излучение). В результате этих столкновений с одной из внутр. (К-, L- или М-) оболочек атома вылетает электрон и образуется вакансия, которую заполняет электрон с другой (внутр. или внеш.) оболочки. При этом атом испускает квант рентгеновского излучения.

Принятые в рентгеновской спектроскопии обозначения переходов приведены на рис. 1. Все уровни энергии с главными квантовыми числами n = 1, 2, 3, 4... обозначаются соотв. К, L, M, N ...; подуровням энергии с одним и тем же h приписывают последовательно числовые индексы в порядке возрастания энергии, например M_1, М₂, М₃, M₄, M₅ (рис. 1). Все переходы на К-, L- или М-уровни называют переходами К-, L- или М-серии (К-, L- или М-переходами) и обозначают греческими буквами (a, b, g...) с числовыми индексами. Общепринятых рацион. правил обозначения переходов не существует. Наиб. интенсивные переходы происходят между уровнями, удовлетворяющими условиям: Dl = 1, Dj = 0 или 1 (j = = lb ¹/₂), Dn . 0. Характеристический рентгеновский спектр носит линейчатый характер; каждая линия соответствует определенному переходу.

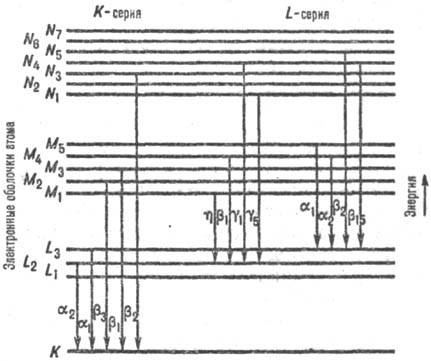

Рис. 1. Важнейшие рентгеновские переходы.

Поскольку бомбардировка электронами вызывает распад вещества, при анализе и изучении хим. связей применяют вторичное излучение, как, например, в рентгеновском флуоресцентном анализе (см. ниже) и в рентгеноэлектронной спектроскопии. Только в рентгеновском микроанализе (см. Электронно-зондовые методы)используют первичные рентгеновские спектры, т.к. пучок электронов легко фокусируется.

Схема прибора для получения рентгеновских спектров приведена на рис. 2. Источником первичного рентгеновского излучения служит рентгеновская трубка. Для разложения рентгеновского излучения в спектр по длинам волн используют кристалл-анализатор или дифракц. решетку. Полученный спектр рентгеновского излучения регистрируют на рентгеновской фотопленке. с помощью ионизац. камеры, спец. счетчиками, полупроводниковым детектором и т. д.

Рентгеновские спектры поглощения связаны с переходом электрона внутр. оболочки на возбужденные оболочки (или зоны). Для получения этих спектров тонкий слой поглощающего вещества помещают между рентгеновской трубкой и кристаллом-анализатором (рис. 2) или между кристаллом-анализатором и регистрирующим устройством. Спектр поглощения имеет резкую низкочастотную границу, при которой происходит скачок поглощения. Часть спектра до этого скачка, когда переход происходит в область до порога поглощения (т.е. в связанные состояния), наз. ближней структурой спектра поглощения и носит квазилинейчатый характер с хорошо выраженными максимумами и минимумами. Такие спектры содержат информацию о вакантных возбужденных состояниях хим. соединений (или зонах проводимости в полупроводниках).

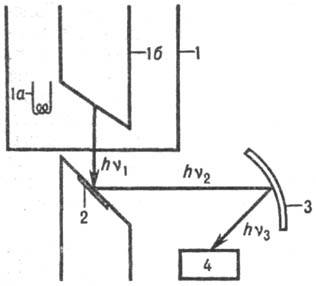

Рис. 2. Схема рентгеновского спектрометра: 1-рентгеновская трубка; 1а-источник электронов (термоэмиссионный катод); 1б-мишень (анод); 2-исследуемое вещество; 3 - кристалл-анализатор; 4-регистрирующее устройство; hv₁-первичное рентгеновское излучение; hv₂ - вторичное рентгеновское излучение; hv₃ - регистрируемое излучение.

Часть спектра за порогом поглощения, когда переход происходит в состоянии непрерывных значений энергии, наз. дальней тонкой структурой спектра поглощения (EXAFS-extended absorbtion fine structure). В этой области взаимодействие электронов, удаленных из исследуемого атома, с соседними атомами приводит к небольшим колебаниям коэф. поглощения, и в рентгеновском спектре появляются минимумы и максимумы, расстояния между которыми связаны с геом. строением поглощающего вещества, в первую очередь с межатомными расстояниями. Метод EXAFS широко применяют для изучения строения аморфных тел, где обычные дифракц. методы неприменимы.

Энергии рентгеновских переходов между внутр. электронными уровнями атома в соед. зависят от эффективного заряда q изучаемого атома. Сдвиг DE линии поглощения атомов данного элемента в соед. по сравнению с линией поглощения этих атомов в своб. состоянии связан с величиной q. Зависимость в общем случае носит нелинейный характер. Исходя из теоретич. зависимостей DE от q для разл. ионов и эксперим. значения DE в соед. можно определить q. Величины q одного и того же элемента в разных хим. соед. зависят как от степени окисления этого элемента, так и от природы соседних атомов. Напр., заряд S(VI) составляет + 2,49 во фторсульфонатах, +2,34 в сульфатах, +2,11 в сульфоновых кислотах; для S(IV): 1,9 в сульфитах, 1,92 в сульфонах; для S(II): от —1 до —0,6 в сульфидах и от —0,03 до О в полисульфидах K₂S_x (x = 3-6). Измерение сдвигов DE линии Кa элементов 3-го периода позволяет определить степень окисления последних в хим. соед., а в ряде случаев и их координац. число. Напр., переход от октаэдрич. к тетраэдрич. расположению атомов 0 в соед. Mg и Аl приводит к заметному уменьшению величины DE.

Для получения рентгеновских эмиссионных спектров вещество облучают первичными рентгеновскими квантами hv₁ для создания вакансии на внутр. оболочке, эта вакансия заполняется в результате перехода электрона с др. внутренней или внешней оболочки, что сопровождается излучением вторичного рентгеновского кванта hv₂, который регистрируется после отражения от кристалла-анализатора или дифракц. решетки (рис. 2).

Переходам электронов с валентных оболочек (или зон) на вакансию на внутр. оболочке соответствуют т. наз. последние линии эмиссионного спектра. Эти линии отражают структуру валентных оболочек или зон. Согласно правилам отбора, переход на оболочки К и L₁ возможен с валентных оболочек, в формировании которых участвуют р-состояния, переход на оболочки L₂ и L₃-c валентных оболочек (или зон), в формировании которых участвуют s- и d-состояния изучаемого атома. Поэтому Ka-линия элементов 2-го периода в соед. дает представление о распределении электронов 2р-орбиталей изучаемого элемента по энергиям, Kb₂-линия элементов 3-го периода-о распределении электронов 3р-орбиталей и т.д. Линия Kb₅ в координационных соед. элементов 4-го периода несет информацию об электронной структуре лигандов, координированных с изучаемым атомом.

Изучение переходов разл. серий во всех атомах, образующих исследуемое соед., позволяет детально определить структуру валентных уровней (или зон). Особенно ценную информацию получают при рассмотрении угловой зависимости интенсивности линий в эмиссионных спектрах монокристаллов, т.к. использование при этом поляризованного рентгеновского излучения существенно облегчает интерпретацию спектров. Интенсивности линий рентгеновского эмиссионного спектра пропорциональны заселенностям уровней, с которых совершается переход, и, следовательно, квадратам коэф. линейной комбинации атомных орбиталей (см. Молекулярных орбиталей методы). На этом основаны способы определения этих коэффициентов.

На зависимости интенсивности линии рентгеновского эмиссионного спектра от концентрации соответствующего элемента основан рентгеновский флуоресцентный анализ (РФА), который широко используют для количественного анализа разл. материалов, особенно в черной и цветной металлургии, цементной промышленности и геологии. При этом используют вторичное излучение, т.к. первичный способ возбуждения спектров наряду с разложением вещества приводит к плохой воспроизводимости результатов. РФА отличается экспрессностью и высокой степенью автоматизации. Пределы обнаружения в зависимости от элемента, состава матрицы и используемого спектрометра лежат в пределах 10^-3 -10^-1%. Определять можно все элементы, начиная с Mg в твердой или жидкой фазе.

Интенсивность флуоресценции I_i изучаемого элемента i зависит не только от его концентрации C_i в образце, но и от концентраций др. элементов C_j, поскольку они способствуют как поглощению, так и возбуждению флуоресценции элемента i (эффект матрицы). Кроме того, на измеряемую величину I_i оказывают существ. влияние поверхность образца, распределение фаз, размеры зерен и т.д. Для учета этих эффектов применяют большое число приемов. Важнейшие из них-эмпирич. методы внешнего и внутр. стандарта, использование фона рассеянного первичного излучения и метод разбавления.

В методе внеш. стандарта неизвестную концентрацию элемента С_i определяют путем сравнения интенсивности I_i с аналогичными величинами I_ст стандартных образцов, для которых известны значения концентрации С_ст определяемого элемента. При этом: С_i = С_стI_i/I_ст. Метод позволяет учесть поправки, связанные с аппаратурой, однако для точного учета влияния матрицы стандартный образец должен быть близок по составу к анализируемому.

В методе внутр. стандарта к анализируемому образцу добавляют некоторое кол-во DС_i определяемого элемента, что приводит к росту интенсивности DI_i. В этом случае: С_i = I_iDС_i/DI_i. Метод особенно эффективен при анализе материалов сложного состава, но предъявляет особые требования к подготовке образцов с добавкой.

Использование рассеянного первичного излучения основано на том, что в этом случае отношение интенсивности флуоресценции I_i определяемого элемента к интенсивности фона I_ф зависит в осн. от C_i и мало зависит от концентрации др. элементов С_j.

В методе разбавления к изучаемому образцу добавляют большие кол-ва слабого поглотителя или малые кол-ва сильного поглотителя. Эти добавки должны уменьшить эффект матрицы. Метод разбавления эффективен при анализе водных растворов и сложных по составу образцов, когда метод внутр. стандарта неприменим.

Существуют также модели корректировки измеренной интенсивности I_i на основе интенсивностей I_j или концентраций C_j др. элементов. Напр., величину C_i представляют в виде:

Величины а, b и d находят методом наименьших квадратов на основе измеренных значений I_i и I_j в нескольких стандартных образцах с известными концентрациями определяемого элемента C_i. Модели такого типа широко применяют при серийных анализах на установках РФА, снабженных ЭВМ.

Лит.: Баринский Р. Л., Нефедов В. И., Рентгеноспектральное определение заряда атома в молекулах, М., 1966; Немошкаленко В. В., Алешин В. Г., Теоретические основы рентгеновской эмиссионной спектроскопии. К., 1979; Рентгеновские спектры молекул, Новосиб., 1977; Рентгенофлуоресцент-ный анализ, под ред.. X. Эрхардта, пер. с нем., М., 1985; Нефедов В. И., Вовна В. И., Электронная структура химических соединений, М., 1987.

© В. И. Нефедов.
