новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
тендеры / аналитика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы

расширенный поиск
каталог ресурсов
электронный справочник
авторефераты / книги
форум химиков
подписка / опросы
проекты / о нас

реклама на сайте
контакты
Магазин химических реактивов
поиск


главная > справочник > химическая энциклопедия:

Фотографические материалы


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Фотографические материалы (фотоматериалы), светочувствит. материалы, предназначенные для получения фотографич. изображения. Различают галогеносеребряные фотографические материалы, в которых светочувствит. элементом является галогенид Ag, и несеребряные (светочувствит. элемент - соед. Fe, Cr, соли диазония и др.; см. Репрография).

Наиб, распространены галогеносеребряные фотографические материалы, которые, в свою очередь, классифицируют: по назначению- общего назначения (для профессиональной и любительской художественной и хроникальной фотографии), для профессиональной и любительской кинематографии, спец. назначения (для пром. и научных целей - фототехн. работ, радиографии. аэрофотосъемки, астрофотографии, репродуцирования, голографии, микрофильмирования и др.); по воспроизведению цвета объекта съемки - на черно-белые, цветные и монохроматические (с однотонным окрашенным изображением); по способу применения - на негативные (для съемки), позитивные (для печати с негативов), обращаемые (для прямого получения позитивного изображения); по виду под ложки-на гибкой полимерной основе (фото- и кинопленки), на жесткой основе (фотопластинки, чаще всего из стекла, реже керамики. металла и др.), на бумаге (фотобумага), без основы (бесподложечные слои для регистрации заряженных частиц высоких энергий); по формату- на листовые и рулонные (перфорированные и неперфорированные).

Фотографические материалы характеризуются сенситометрическими (общая и эффективная светочувствительность, коэф. контрастности, фотографич. широта, оптич. плотность вуали, макс. оптич. плотность изображения и др.), структурнорезкостными (разрешающая способность, среднеквадратич. гранулярность, фнция передачи модуляции и др.) и физ.-мех. (термостойкость, мех. прочность слоев, влагоемкость, скручиваемость, уд. поверхностное электрич. сопротивление и др.) показателями. Сенситометрические и структурнорезкостные показатели зависят в осн. от размеров, формы и состава микрокристаллов AgHal, а также условий их хим. или спектральной сенсибилизации.

Осн. сенситометрич. характеристики фотографических материалов определяют по эксперим. характеристич. кривой (сенситограмме, рис. 1), выражающей зависимость между логарифмом экспозиции lg H и оптич. плотностью D почернения (образованного металлич. Ag) или цветного потемнения (образованного красителями). Экспозицию H вычисляют по ф-ле: H= Et, где E -освещенность, t - время экспонирования (вьщержка). Оптич. плотность участков фотографич. слоя, не подвергавшихся действию света, наз. оптич. плотностью фотографич. вуали D0; она не зависит от экспозиции и определяется свойствами самого фотоматериала и условиями его обработки. Принятая в фотографии величина миним. оптич. плотности представляет собой сумму значений оптич. плотности вуали и оптич. плотности подложки. Наиб. оптич. плотность почернения (потемнения) фотографических материалов, т.е. плотность в высшей точке характеристич. кривой, наз. макс. плотностью Dмакс.

Сенситометрич. испытания фотографических материалов проводят в стандартных условиях, при которых важнейшим фактором является цветовая температура источника света - величина, характеризующая спектральный состав излучения источника света. Цветовая температура определяется температурой абсолютно черного тела, при которой его излучение имеет такой же спектральный состав и такое же распределение энергии по спектру, что и излучение данного источника; выражается в Кельвинах. В сенситометрич. измерениях обычно используют три цветовые температуры: 2850 К - при испытании фотобумаг. 3200 К - для позитивных кинопленок; 6500 К - для негативных фотографических материалов

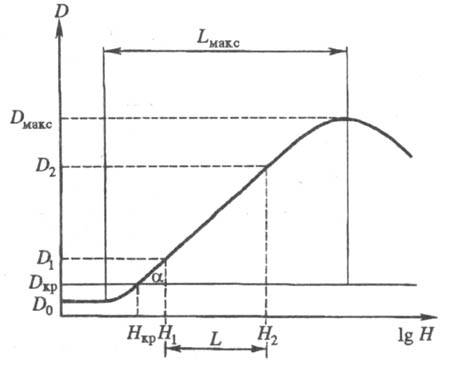

Рис. 1. Характеристическая кривая зависимости оптической плотности от экспозиции (пояснение в тексте).


Светочувствительность S - способность фотографических материалов регистрировать световое излучение и образовывать в фоточув-ствит. слое материала почернение (потемнение). Различают общую (к действию непрерывного излучения в видимой области спектра) и эффективную (к действию красного, оранжевого или желтого света) светочувствительность. Светочувствительность (см2/Дж) рассчитывается как величина, обратно пропорциональная экспозиции: S=1/Et=I/H (см. Фотография черно-белая). При характеристике фотографических материалов светочувствительность измеряют, как правило, в относит, единицах - числах светочувствительности - по ф-ле S = k/Нкр, где Hкр - экспозиция, необходимая для получения определенной оптич. плотности потемнения Dкp (критерий светочувствительности); k - коэф. пропорциональности, имеющий определенное принятое значение для каждого из видов фотографических материалов. Для черно-белых негативных фотографических материалов общего назначения за критерий светочувствительности приняты оптич. плотность Dкp = D0 + 0,l и коэф. пропорциональности . Ниже приводятся примерные соотношения чисел светочувствительности фотографических материалов в разл. сенситометрич. системах, принятых в мире,- единицах ГОСТ, или ISO - International Standarts Organization, а также градусах DIN - Deutsche Industrie Nor-men (Германия):

Единицы

ГОСТ/ISO

Градусы DIN

Единицы

ГОСТ/ISO

Градусы DIN

2,0

4

200

24

5,0

8

320

26

16

13

400

27

32

16

1000

31

64

19

2000

34

100

21

3200

36

Строгого эквивалента между светочувствительностью фотографических материалов и числами светочувствительности не существует; приблизительно считают, что 1 единица ГОСТ эквивалента 106 см2/Дж.

Коэф. контрастности - градиент прямолинейного участка характеристич. кривой - характеризует способность фотографических материалов передавать различие яркости объекта съемки по различию оптич. плотностей потемнении. Определяется как тангенс угла наклона прямолинейного участка кривой к оси абсцисс:

Фотографическая широта L определяется как интервал яркостей объектов съемки, передаваемых на изображении с одинаковым коэф. контрастности; на характеристич. кривой соответствует диапазону логарифмов экспозиций: L = lgH2 - lgH1. Интервал экспозиций, ограниченных верх, и ниж. пределами потемнении, наз. полным интервалом экспозиции Lмакс или полной фотографии, широтой.

Разрешающая способность R-способность фотографических материалов раздельно передавать мелкие детали (участки) объекта фотографирования; выражается кол-вом разрешаемых линий на 1 мм в фотографии, изображении спец. тест-объекта (т. наз. резольвометрич. миры).

Гранулярность - флуктуации оптич. плотности равномерно экспонированного и проявленного фотографического материала; численная оценка микронеоднородности (зернистой структуры) фото-графич. изображения определяется среднеквадратич. гранулярностью.

Собственная спектральная чувствительность галогенидов Ag высока только для излучения с длиной волны, меньшей или равной 500 нм. Применение сенсибилизирующих красителей (см. Сенсибилизация оптическая)позволяет создать фотографические материалы, чувствительные ко всей видимой и ближней ИК области спектра с длиной волны до 1500 нм. В зависимости от спектральной чувствительности фотографических материалов делят на несенсибилизированные (обычно позитивные и рентгенографические) - чувствительные к синим и более коротким лучам света и жесткому излучению; ортохроматические и изоортохроматические- чувствительные к синим и желто-зеленым лучам; панхроматические и изо-панхроматические- чувствительные ко всему видимому спектру; инфрахроматические- чувствительные к синим лучам и ИК излучению.

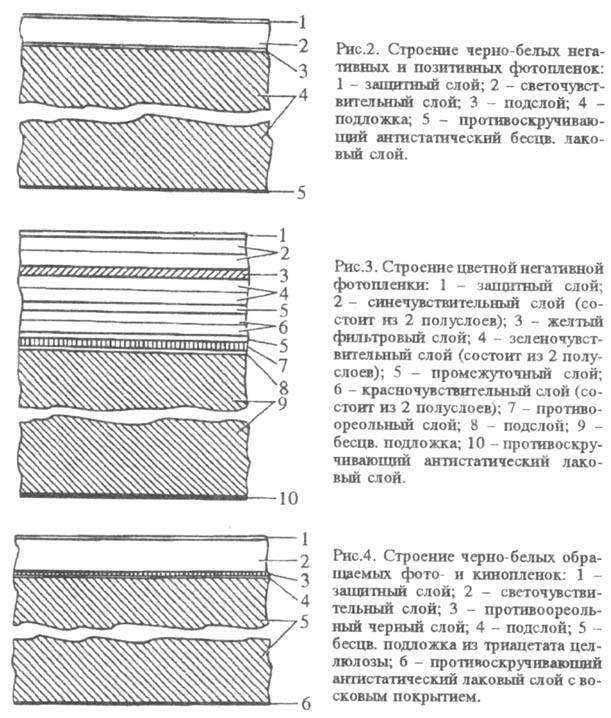

Строение фотоматериалов. Все галогеносеребряные фотографические материалы состоят из светочувствит. (эмульсионных) и дополнит. (вспомогат.) слоев, нанесенных на подложку (рис. 2-4).


Основой всех фотографические материалыявляется светочувствительный слой толщиной 3-30 мкм, который представляет собой суспензию микрокристаллов AgHal (см. Фотографические эмульсии). Поверхностная концентрация AgHal (в пересчете на Ag) от 0,1 г/м2 в малочувствит. фотографических материалах до 5-10 г/м2 в высокочувст-вит. негативных фотографических материалах и до 10-35 г/м2 - в радиографич. материалах. В светочувствит. слое фотографических материалов содержится до 40-60% AgHal (в некоторых случаях, например в т. наз. ядерных эмульсиях. до 90%), 30-50% желатина и 5-10% влаги.

Подложкой для разл. фотографических материалов могут служить стеклянные пластинки толщиной 0,8-5 мм (и более), гибкие полимерные пленки из триацетата целлюлозы толщиной 60-220 мкм или полиэтилентерефталата толщиной 25-175 мкм, а также металлич. и керамич. пластинки. Основа фотобумаг. - главным образом бумага, картон, иногда ткань (см. Бумага фотографическая).

Для придания фотографическим материалам высоких физ.-мех., противоореольных, антистатич. и др. свойств на подложку и светочувствит. слои обычно наносят вспомогат. и дополнит. слои - подслой, защитный, противоореольный, противоскручивающий, антистатический, фильтровый, промежуточный, восковый и др.

Подслой- вспомогат. слой толщиной 0,5-1 мкм, нанесенный на подложку в целях обеспечения прочного сцепления (адгезии) светочувствит. слоя с подложкой. Подслой для фото- и кинопленок содержит коллоидный раствор желатины в воде. орг. растворитель, растворяющий полимер подложки, и орг. кислоту, стабилизирующую коллоидный раствор желатина; подслой для фотопластинок содержит, кроме того, жидкое стекло. подслой для фотобумаг. - баритовый слой.

Защитный слой представляет собой слой сильно за-дубленного желатина с добавкой синтетич. полимера (напр., латекса) толщиной 0,5-1,5 мкм; наносится на пов-сть эмульсионного слоя фотопленки или фотобумаг. и предохраняет его от мех. повреждений и воздействия окружающей среды.

Для уменьшения ореолов отражения при съемке яркосве-тящихся объектов в негативных кино- и фотопленках и фотопластинках под светочувствит. слой или на обратную сторону подложки наносят противоореольный лаковый или желатиновый слой, содержащий пленкообразующее вещество и краситель или пигмент (напр., золь Ag, сажу), которые обесцвечиваются или вымываются в процессе обработки фотографических материалов. В ряде негативных пленок роль противоореольной защиты выполняет прокрашенная в массе основа. Желатиновый противоореольный слой, нанесенный на обратную сторону подложки, служит также и противоскручивающим слоем.

Противоскручивающий слой (контрслой) - лаковый слой из синтетич. полимеров, наносимый на обратную сторону подложки для улучшения плоскостности пленки, а в ряде случаев и для придания пленке глянца и улучшения антистатич. свойств.

Антистатич. слой- вспомогат. слой толщиной 0,5-1 мкм; представляет собой слои полимеров с добавками электролитов. электропроводящих наполнителей (высокодисперсные сажа, графит и др.), ПАВ и др. соед., способных поглощать из воздуха заряженные частицы, нейтрализующие заряд фотографические материалы, или влагу, повышающую его поверхностную проводимость.

Фильтровый слой служит для поглощения нежелательных лучей света, действующих на лежащие под ним светочувствит. слои. В цветных негативных фотографических материалов применяют желтый фильтровый слой, поглощающий синие лучи и состоящий обычно из коллоидных частиц Ag, равномерно распределенных в желатине. Цветные пленки с недиффундирующими цветными компонентами имеют три эмульсионных слоя, фильтровый (цветоделительный) слой и зеленый или черный противоореольный слой на обратной стороне основы. Верхний эмульсионный слой чувствителен только к синей зоне спектра, и при цветном проявлении в нем образуется изображение из желтого красителя. Средний слой чувствителен к зеленой части спектра, и при проявлении в нем образуется пурпурный краситель. Нижний слой чувствителен к красной части спектра, и в нем образуется голубой краситель. Фильтровый слой помещается между верхним синечувствит. и средним зеленочувствит. эмульсионными слоями, защищая нижележащие слои от действия на них синих лучей; тем самым выполняется одно из условий правильного цветоделения при съемке. При обработке на стадиях отбеливания и фиксирования происходит обесцвечивание фильтрового слоя.

В цветных многослойных фотографических материалов между эмульсионными слоями наносят промежуточные желатиновые слои толщиной 0,5-1 мкм, уменьшающие межслойные эффекты.

Виды фотоматериалов. Негативные фотопленки общего назначения применяют для фотосъемок при дневном и искусств. освещении в художественной, репортаж-ной, любительской и профессиональной фотографии. Выпускаются черно-белые, монохроматические или цветные фотографические материалы малой, средней и высокой светочувствительности. По спектральной чувствительности черно-белые фотопленки обычно панхроматические; цветные негативные пленки выпускают разл. видов: для съемки при дневном свете - сбалансированные к цветовой температуре 5500 К (индекс :Д:), для съемки при искусств, освещении - сбалансированные к цветовой температуре 3200 К (индекс :Л:); для съемки при любом освещении -сбалансированные к цветовой температуре 4200 К.

Выпускают фотопленки главным образом на основе триацетата целлюлозы с противоореольным и противоскручивающим слоями в виде листов или рулонов. Ширина листов до 40 см, рулонов - 16, 35 или 61,5 мм при длине до 1,65 м.

Позитивные черно-белые фотопленки предназначены для любительской фотографии и репродукционных работ. Характеризуются высокой резкостью и глубоким черным тоном получаемого мелкозернистого изображения, повышенной мех. прочностью и термостойкостью фотографич. слоя. Выпускается в виде рулонов и листов.

Обращаемые фотопленки используют для получения черно-белого или цветного изображения - диапозитивов (слайдов). Характеризуются небольшой фотографич. широтой и требуют точной экспозиции при съемке.

Фотографические материалы для промышленных и научных целей по своим сенсито-метрич., структурно-резкостным и физ.-хим. свойствам подразделяются на фототехн. пленки и пластинки, радиографические, астрономич. пленки, фотографические материалы для аэрофотосъемки, микрофильмирования и голографии. Характеризуются, как правило, высокой чувствительностью, контрастностью, могут иметь разл. спектральную сенсибилизацию и быть негативными или позитивными.

Фототехн. черно-белые пленки и пластинки предназначены для репродукционных и копировальных работ в полиграфии, радиоэлектронике и электротехнике. Изготовляются на полиэтилентерефталатной (толщина 65-175 мкм) или триацетат-целлюлозной (100-200 мкм) подложках; м.б. несенсибилизированными, ортохроматическими и изопанхроматическими.

Радиографич. пленки предназначены для мед. рентгеновских и флюорографич. съемок, дозиметрич. контроля степени облучения живых организмов, наличия ионизирующих излучений, дефектоскопии, рентгеновского структурного анализа и рентгеновской спектроскопии. Характеризуются большой поверхностной концентрацией AgHal в эмульсионном слое, высоким коэф. контрастности, имеют обычно два эмульсионных слоя, нанесенных на обе стороны подложки. Различают мед., техн. и дозиметрич. радиографич. фотографические материалы Выпускаются на бесцв. или окрашенной в голубой цвет подложке из триацетата целлюлозы или полиэтилентерефггалата толщиной 160-220 мкм (для форматных пленок) и 135-150 мкм (для рулонных флюорографич. пленок).

Астрономич. фотопленки и пластинки предназначены для регистрации малоконтрастных объектов небольшой угловой протяженности при астрономич. наблюдениях; позволяют получать данные о спектре излучения, скорости движения, положении в пространстве и структуре небесных тел. Характеризуются высокой контрастностью, высокой разрешающей способностью; для повышения чувствительности некоторые астрономич. пленки подвергают гиперсенсибилизации.

Аэрофотопленки - негативные рулонные фотографические материалы на гибкой полимерной подложке, предназначенные для аэросъемок. Характеризуются повышенной контрастностью; подразделяются на низкочувствит. высокоразрешающие, среднечувствит. и высокочувствит. черно-белые, спектрозональные и цветные. Черно-белые аэрофотопленки по спектральной чувствительности м. б. изопанхроматическими, ортохроматическими, инфрахроматическими или многозональными (имеют максимум спектральной чувствительности в неск. зонах излучения от УФ до ИК). Спектрозональные пленки характеризуются высокой чувствительностью как в видимой, так и ИК зонах спектра; изображение на них формируется из красителей в условных цветах. Имеют обычно два или три эмульсионных слоя, чувствительных в разл. зонах спектра; верх. слой обычно инфрахроматический, нижний - ортохроматический или панхроматический; в состав этих слоев помимо AgHaI и др. составляющих входят цветообразующие компоненты, превращающиеся при цветном проявлении в красители. Выпускаются аэрофотопленки на полиэтилентерефталатной или триацетатцеллюлозной бесцветной или прокрашенной подложке разл. толщины в виде рулонов.

Фотопленки для микрофильмирования (типа "Микрат") предназначены для съемки и копирования чертежно-конструкторской документации, научно-техн. информации. Характеризуются высокой разрешающей способностью и контрастностью изображения; различаются величиной светочувствительности и разрешающей способности, областью спектральной чувствительности, типом противоореольного слоя. Выпускаются в виде листов или рулонов на полиэтилентерефталатной и триацетатцеллюлозной подложке.

Фотопленки для голографии предназначены для записи голографич. изображения в сходящихся и встречных лучах лазерного излучения, для регистрации быстропротека-ющих процессов, неразрушающего контроля разл. изделий, в качестве элементов памяти голографич. запоминающих устройств, в медицине для голографич. съемки внутр. органов, в искусстве для съемки художеств. и историч. объектов, портретов и т.п. Характеризуются низкой светочувствительностью, повышенной контрастностью, высокой разрешающей способностью; обычно имеют панхроматич. спектральную сенсибилизацию.

Инфрахроматические фотопленки предназначены для спектрального анализа и фотосъемки в ИК лучах в лазерной и полупроводниковой технике, астрономии, криминалистике и др. Различаются по величине светочувствительности и дополнит, спектральной чувствительности в интервале 810-1360 нм. Выпускаются на бесцв. полимерной подложке на основе триацетата целлюлозы или полиэтилен-терефталата толщиной 140 мкм; очень чувствительны к действию повышенных температур, поэтому хранятся обычно при отрицат. температуре.

Фототкани - позитивные фотографические материалы, предназначенные для получения черно-белых и цветных фотоотпечатков с негативов контактным и проекционными способами печати; по фотографич. свойствам близки к фотобумаг.м. Подложка в таких фотографических материалах - аппретированные ткани из синтетич. и искусств, волокон или хл.-бум. ткани типа бязи.

Кинопленки для профессиональной и любительской кинематографии предназначены для разл. видов киносъемок и печати фильмов, записи и воспроизведения звука. Разделяются на черно-белые и цветные. Выпускают кинопленки след. типов: негативные, позитивные, обращаемые, контратипные (для получения дубль-негатива или дубль-позитива), фонограммные для записи звука, гидротипные (для получения цветных отпечатков). Кинопленки состоят практически из тех же слоев и характеризуются теми же показателями, что и фотопленки (рис. 2, 3 и табл.).

Выпускают кинопленки на гибкой триацетатцеллюлозной (реже полиэтилентерефталатной) подложке в виде полос (лент) разл. ширины в рулонах, на бобинах, сердечниках, катушках. По размерам м.б. шириной 8, 16, 35 и 70 мм с одно- или двусторонней перфорацией, длиной от 10 до 300 м.

Кинопленки для пром. и научных целей гл. обр. черно-белые Инфрахроматические; предназначены для съемки в ИК области света при спектроскопич. анализе газов, жидкостей и твердых тел, регистрации лазерного излучения и тепловых полей, в атомном эмиссионном анализе, телефотографии, рентгенодиагностике. Характеризуются повышенной контрастностью, различаются по величине светочувствительности в диапазоне видимого и ИК излучения от 600 до 980 нм.

ОСНОВНЫЕ ФОТОГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ НЕКОТОРЫХ ПРОМЫШЛЕННЫХ ФОТОМАТЕРИАЛОВ

Марка фотоматериала

Общая светочувствительность, ед. ГОСТ

Коэф. контрастности (средний градиент)

Оптич. плотн. вуали

Фотография, широта

Разрешающая способность, мм-1

Средне-квадрати-ческая гранулярность


Марка фотоматериала

Общая светочувствительность, ед. ГОСТ

Коэф. контрастности (средний градиент)

Оптич. плотн. вуали

Фотография, широта

Разрешающая способность,

мм -1

Средне-квадрати-ческая гранулярность

Черно-белые негативные фотопленки



Фототехнические пленки



ФН-32

25-50

0,65-0,8

0,02

1,8

200

20


ФТ-51М

32

5,0

0,08

_

180

_

ФН-64

50-100

0,65-0,8

0,04

1,6

150

25


ФТ-101

0,2-0,5

10,0

0,06

_

250


ФН-125

100-160

0,65-0,8

0,06

1,6

ПО

25



Радиографические пленки



ФН-250

160-400

0,65-0,8

0,08

1,5

100

35





ФН-400

320-500

0.8-1.0

0.08

1.5

100

35


РМ-6

1400

3,5

0,20





Цветные негативные фотопленки



PM-B

850

3,0

0,20


68-75





РФ-3

1100

2,3

0,10

_

82

_

ЦНЛ-64

64

0,55-0,73

0,3;0,6;1,1

1,5

63

_


РТ-5

3

4,0

0,08

_


_

ЦНД-64

64

0,70-0,90

0,3;0,6;0,8

1,5

72

20



Фотопленки для микрофильмирования


ЦНД-100

100

0.55-0.73

0.3:0.6:1.1

1.8

82

12




Черно-белые позитивные фотокинопленки


Микрат МФН

3-5

2,7

(0,12)


520


мз-зл, мз-з

4,0-6,0

2,8-3,2

0,08

0,6

135



Микрат МФП

0,2

3,0

(0,12).


350



Черно-белые обращаемые фотопленки



Микрат BH

4

2,8

(0,12)


520


ОЧ-50

50

1,1-1,6

0,06

1,65

100-110

_



Черно-белые негативные кинопленки


ОЧ-200

200

1,2-1,6

0,08

0,9

82-95






Цветные обращаемые фотопленки



HK-I

32

(0,62)

(0,29)

1,8

120

29

ЦО-50Д

50

2,0-2,5

0,25

1,05

75

_


НК-2

100

(0,62)

(0,33)

1,8

ПО

33

ЦО-64

64

1,9-2,4

0,25

1,05

68

_


НК-3

250

(0,62)

(0,35)

1,8

90

48

ЦО-100М

100

1,8-2,2

0,15

1,05

120

15


НК-4

500

(0,62)

(0,43)

1,8

75

65

ЦО-400

400

1,8-2,2

0,15

1,05

100

22



Цветные негативные кинопленки



Фототехнические пленки




ЦН-100

100

(0,55 b0,05)

(0,25;0,6;

1,8

70

8

ФТ-10, ФТ-10П

11-22

1,1 b0,15

0,05


100



ЦН-320

320

(0,55 b0,05)

0,95) (0,3;0,6;

1,1)

1,8


10

ФТ-20, ФТ-20П

4-11

1,9 b 0,2

0,05


100





Фотопластинки



ФТ-30, ФТ-ЗОП

1-2

3,4

0,06


116



ПФН-1Т

32-200

1,7-2,1

0,12

0,9-1,2

70-100

_

ФТ-41

0,5-1

4,5

0,06


195



ПФП-0,1Т

1-6

1,5-3,0

0,06


85-100


При хранении фотографических материалов наблюдается их старение, заключающееся в уменьшении светочувствительности с увеличением плотности вуали (т. наз. нормальное старение) или при практически неизменном уровне вуали ("аномальное" старение). Каждый вид фотографических материалов характеризуется гарантийным сроком хранения, в течение которого может наблюдаться падение чувствительности и рост вуали, что необходимо учитывать при экспонировании и хим.-фотографич. обработке. Чем выше светочувствительность фотографических материалов, тем меньше срок их хранения. Фотографические материалы необходимо хранить в оригинальной заводской упаковке при пониженной температуре, не превышающей 18 0C, и относит. влажности 40-60%; они должны быть защищены от воздействия агрессивных газов, рентгеновского и радиоактивного излучения, мех. повреждений. Для длит. хранения черно-белых фотографических материалов рекомендуется температура 4-5 0C, для цветных и инфра-хроматич. Фотографические материалы - от -20 до 2 0C.

Лит,: Продукция и изделия химико-фотографической промышленности. Каталог, Черкассы, 1986; Дьяконов А.Н., Химия фотографических материалов, M., 1989; Журба Ю.И., Краткий справочник по фотографическим процессам и материалам, 4 изд., M., 1991. © Ю.И. Журба.





выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
