СОТОПЛАСТЫ


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

СОТОПЛАСТЫ, материалы, конструкция которых представляет собой закономерно чередующиеся ячейки (соты) определенной формы (рис. 1); наиб. распространена шестигранная форма.

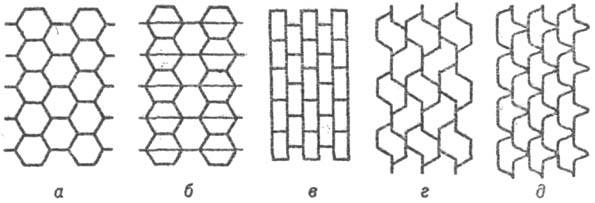

Рис. 1. Формы ячеек сотопласгов: а-шестигранная; б-шестигранная усиленная; в-нрямоугольная; г - шесттранная смещенная; д-гибкая (флексорная).

С-анизотропные материалы. Их свойства зависят от свойств исходных компонентов, толщины, размеров и структуры получаемых ячеек, направления приложения нагрузки. Обладают высокой прочностью при сжатии и сдвиге (см. табл.) и достаточно высокими теплоизоляционными свойствами.

Изготовляют С. из полимерной пленки, бумаги или ткани (из орг., стеклянных, углеводородных и др. волокон) главным образом методами растяжки или гофрирования, В первом случае на бумагу, ткань или полимерную пленку наносят полосы реактивных синтетич. клеев (гл. обр. феноло-формальдегид-ного), равные размеру сотовой ячейки. Затем заготовки разрезают на листы, которые собирают в пакет таким образом, чтобы расстояние между клеевыми полосами в соседних слоях равнялось размеру ячейки, и склеивают (по режиму отверждения клея). Полученный пакет разрезают на полосы-заготовки сотовых панелей заданной высоты, которые затем растягивают до получения требуемой формы ячейки. Растянутые заготовки из бумаги или ткани пропитывают связующим и отверждают в растянутом состоянии. Иногда склеенный пакет не разрезают на заготовки, а растягивают, пропитывают связующим, отверждают в растянутом состоянии и после этого разрезают на панели требуемой высоты.


По методу гофрирования из полимерной пленки или пропитанными связующим бумаги либо ткани прессованием изготовляют гофрир. листы по форме ячейки, которые путем склеивания или хим. сварки соединяют в сотовый блок с заданной формой ячейки; полученный блок затем разрезают на панели требуемой высоты.

С, могут быть изготовлены также путем тканья заготовки с заданной формой ячейки, которую впоследствии пропитывают связующим, растягивают до заданных размеров и отверждают в растянутом состоянии.

С. служат заполнителями многослойных конструкций разл. назначения. Наиб. применение находят при изготовлении силовых, тепло- и звукоизоляционных, р'адиопрозрач-ных трехслойных панелей и конструкций (см., например, рис. 2) в авиац. и космич. технике, судостроении, транспортных ср-вах, рефрижераторах, криогенной технике, домостроении. Для выкладки С. по плоской пов-сти изделия используют панели с шестигранной формой ячейки, по цилиндрич. пов-сти-с прямоугольной формой, по сферической с гибкой (флексорной) формой ячейки.


Рис. 2. Трехслойная панель с сото-пластом: 1-обшивки; 2-клеевая пленка; 3-сотовая панель.

Лит.: Берсудский В.Е., Крысин В.Н., Лесных С.И., Технология изготовления сотовых авиационных конструкций, М., 1975; Справочник по композиционным материалам, пер. с англ., кн. 2, М., 1988, с. 339-57. В. Н. Тюкаев.
