новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
тендеры / аналитика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы

расширенный поиск
каталог ресурсов
электронный справочник
авторефераты / книги
форум химиков
подписка / опросы
проекты / о нас

реклама на сайте
контакты
Магазин химических реактивов
поиск


главная > справочник > химическая энциклопедия:

Композиционные материалы


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Композиционные материалы (композиты) (от лат. compositio – составление), многокомпонентные материалы, состоящие из полимерной, металлической, углеродной, керамической или др. основы (матрицы), армированной наполнителями из волокон, нитевидных кристаллов, тонкодиспeрсных частиц и др. Путем подбора состава и свойств наполнителя и матрицы (связующего), их соотношения, ориентации наполнителя можно получить материалы с требуемым сочетанием эксплуатационных и технологических свойств. Использование в одном материале нескольких матриц (полиматричные композиционные материалы) или наполнителей различной природы (гибридные композиционные материалы) значительно расширяет возможности регулирования свойств композиционных материалов.

Армирующие наполнители воспринимают основную долю нагрузки композиционных материалов. По структуре наполнителя композиционные материалы подразделяют на волокнистые (армированы волокнами и нитевидными кристаллами), слоистые (армированы пленками, пластинками, слоистыми наполнителями), дисперсноармированные, или дисперсноупрочненные (с наполнителем в виде тонкодисперсных частиц). Матрица в композиционных материалах обеспечивает монолитность материала, передачу и распределение напряжения в наполнителе, определяет тепло-, влаго-, огне- и химическую стойкость. По природе матричного материала различают полимерные, металлические, углеродные, керамические и др. композиты. Подробнее о функции матрицы и армирующего наполнителя, а также о технологии получения волокнистых полимерных композиционных материалов см. Армированные пластики.

Наибольшее применение в технике получили композиционные материалы, армированные высокопрочными и высокомодульными непрерывными волокнами. К ним относят: полимерные композиционные материалы на основе термореактивных (эпоксидных, полиэфирных, феноло-формальдегидных, полиимидных и др.) и термопластичных связующих, армированных стеклянными (стеклопластики), углеродными (углепластики), органическими (органопластики), борными (боропластики) и др. волокнами; металлические композиционные материалы на основе сплавов Al, Mg, Cu, Ti, Ni, Сг, армированных борными, углеродными или карбидкремниевыми волокнами, а также стальной, молибденовой или вольфрамовой проволокой; композиционные материалы на основе углерода, армированного углеродными волокнами (углерод-углеродные материалы); композиционные материалы на основе керамики, армированной углеродными, карбидкремниевыми и др. жаростойкими волокнами и SiC.

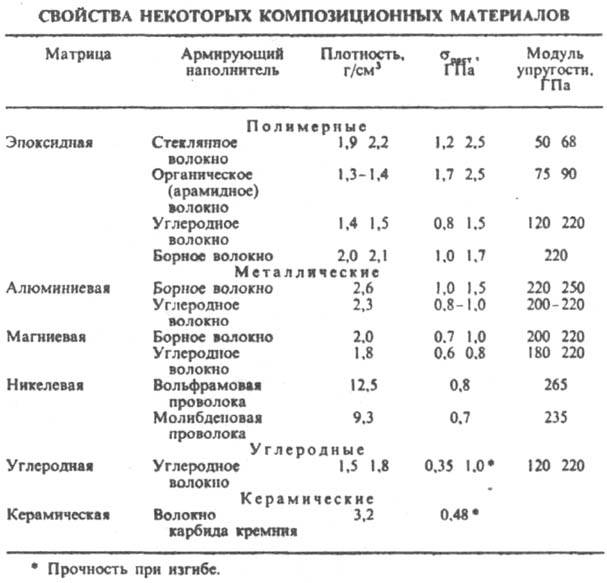

При использовании углеродных, стеклянных, арамидных и борных волокон, содержащихся в материале в количестве 50-70%, созданы композиции (см. табл.) с удельной прочностью и

удельным модулем упругости в 2-5 раз большими, чем у обычных конструкционных материалов и сплавов. Кроме того, волокнистые композиционные материалы превосходят металлы и сплавы по усталостной прочности, термостойкости, виброустойчивости, шумопоглощению, ударной вязкости и др. свойствам. Так, армирование сплавов Аl волокнами бора значительно улучшает их механические характеристики и позволяет повысить температуру эксплуатации сплава с 250-300 до 450-500°С. Армирование проволокой (из W и Мо) и волокнами тугоплавких соединений используют при создании жаропрочных композиционных материалов на основе Ni, Cr, Co, Ti и их сплавов. Так, жаропрочные сплавы Ni, армированные волокнами, могут работать при 1300-1350°С.

При изготовлении металлических волокнистых композиционных материалов нанесение металлической матрицы на наполнитель осуществляют в основном из расплава материала матрицы, электрохимическим осаждением или напылением. Формование изделий проводят главным образом методом пропитки каркаса из армирующих волокон расплавом металла под давлением до 10 МПа или соединением фольги (матричного материала) с армирующими волокнами с применением прокатки, прессования, экструзии при нагревании до температуры плавления материала матрицы (см. также Металлополимеры).

Один из общих технологических методов изготовления полимерных и металлических волокнистых и слоистых композиционных материалов - выращивание кристаллов наполнителя в матрице непосредственно в процессе изготовления деталей. Такой метод применяют, например, при создании эвтектических жаропрочных сплавов на основе Ni и Со. Легирование расплавов карбидными и интерметаллическими соединениями, образующими при охлаждении в контролируемых условиях волокнистые или пластинчатые кристаллы, приводит к упрочнению сплавов и позволяет повысить температуру их эксплуатации на 60-80°С.

Композиционные материалы на основе углерода сочетают низкую плотность с высокой теплопроводностью, химической стойкостью, постоянством размеров при резких перепадах температур, а также с возрастанием прочности и модуля упругости при нагреве до 2000°С в инертной среде. О методах получения углерод-углеродных композиционных материалов см. Углепластики.

Высокопрочные композиционные материалы на основе керамики получают при армировании волокнистыми наполнителями, а также металлическими и керамическими дисперсными частицами. Армирование непрерывными волокнами SiC позволяет получать композиционные материалы, характеризующиеся повышенной вязкостью, прочностью на изгиб и высокой стойкостью к окислению при высоких температурах. Однако армирование керамики волокнами не всегда приводит к значительному повышению ее прочностных свойств из-за отсутствия эластичного состояния материала при высоком значении его модуля упругости. Армирование дисперсными металлическими частицами позволяет создать керамико-металлические материалы (керметы), обладающие повышенной прочностью, теплопроводностью, стойкостью к тепловым ударам. При изготовлении керамических композиционных материалов обычно применяют горячее прессование, прессование с последующим спеканием, шликерное литье (см. также Керамика).

Армирование материалов дисперсными металлическими частицами приводит к резкому повышению прочности вследствие создания барьеров на пути движения дислокаций. Такое армирование главным образом применяют при создании жаропрочных хромоникелевых сплавов. Материалы получают введением тонкодисперсных частиц в расплавленный металл с последующей обычной переработкой слитков в изделия. Введение, например, ТhO2 или ZrO2 в сплав позволяет получать дисперсноупрочненные жаропрочные сплавы, длительно работающие под нагрузкой при 1100-1200°С (предел работоспособности обычных жаропрочных сплавов в тех же условиях – 1000-1050°С).

Перспективное направление создания высокопрочных композиционных материалов – армирование материалов нитевидными кристаллами ("усами"), которые вследствие малого диаметра практически лишены дефектов, имеющихся в более крупных кристаллах, и обладают высокой прочностью. Наибольший практический интерес представляют кристаллы Аl2О3, BeO, SiC, B4C, Si3N4, AlN и графита диаметром 1-30 мкм и длиной 0,3-15 мм. Используют такие наполнители в виде ориентированной пряжи или изотропных слоистых материалов наподобие бумаги, картона, войлока. Композиционные материалы на основе эпоксидной матрицы и нитевидных кристаллов ThO2 (30% по массе) имеют sраст 0,6 ГПа, модуль упругости 70 ГПа. Введение в композицию нитевидных кристаллов может придавать ей необычные сочетания электрических и магнитных свойств.

Выбор и назначение композиционных материалов во многом определяются условиями нагружения и температурой эксплуатации детали или конструкции, технологическими возможностями. Наиболее доступны и освоены полимерные композиционные материалы. Большая номенклатура матриц в виде термореактивных и термопластичных полимеров обеспечивает широкий выбор композиционных материалов для работы в диапазоне от отрицательных температур до 100-200°С – для органопластиков, до 300-400°С – для стекло-, угле- и боропластиков. Полимерные композиционные материалы с полиэфирной и эпоксидной матрицей работают до 120-200°C, с феноло-формальдегидной – до 200-300°С, полиимидной и кремнийорганической – до 250-400°С. Металлические композиционные материалы на основе Аl, Mg и их сплавов, армированные волокнами из В, С, SiC, применяют до 400-500°С; композиционные материалы на основе сплавов Ni и Со работают при температуре до 1100-1200°С, на основе тугоплавких металлов и соединений – до 1500-1700°С, на оснбве углерода и керамики – до 1700-2000°С.

Использование композитов в качестве конструкционных, теплозащитных, антифрикционных, радио- и электротехнических и др. материалов позволяет снизить массу конструкции, повысить ресурсы и мощности машин и агрегатов, создать принципиально новые узлы, детали и конструкции. Все виды композиционных материалов применяют в химической, текстильной, горнорудной, металлургич. промышленности, машиностроении, на транспорте, для изготовления спортивного снаряжения и др.

Лит.: Композиционные материалы волокнистого строения. К., 1970; Пластики конструкционного назначения, М., 1974; Конкин А.А., Углеродные и другие жаростойкие волокнистые материалы, М., 1974; Композиционные материалы, пер. с англ., т. 1-8, М., 1978; Наполнители для полимерных композиционных материалов, пер. с англ., М., 1981; Сайфулин Р.С., Неорганические композиционные материалы, М., 1983; Справочник по композиционным материалам, под ред. Д.Любина, пер. с англ., кн. I 2, М., 1988; Основные направления развития композиционных термопластичных материалов, М.. 1988; Handbook of composites, sen ed. by A.Kelly, Ju.N.Rabotnov, v. 1, AmsL, 198S.

© В. Н. Тюкаев.




выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
