новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

Вязкость


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Вязкость, свойство газов и жидкостей оказывать сопротивление необратимому перемещению одной их части относительно другой при сдвиге, растяжении и др. видах деформации. Dязкость характеризуют интенсивностью работы, затрачиваемой на осуществление течения газа или жидкости с определенной скоростью. При ламинарном сдвиговом течении жидкости между двумя плоскопараллельными пластинками, верхняя из которых движется с постоянной скоростью v под действием силы F, а нижняя неподвижна, слои жидкости перемещаются с разными скоростями - от максимальной у верхней пластинки до нуля у нижней (рис. 1). При этом касательное напряжение τ=F/S, а скорость деформации , где S-площадь пластинок, H - расстояние между ними. Если между τ и имеется линейная зависимость, жидкость называется ньютоновской; отношение называют динамической вязкостью (или просто вязкостью) η.

Величину, равную отношению вязкости вещества к его плотности, называют кинематической вязкостью, обратную вязкости величину - текучестью. В общем случае пространственного течения для ньютоновских жидкостей имеет место линейная зависимость между тензорами напряжений и скоростей деформации. Жидкости, для которых указанные зависимости не являются линейными, называются неньютоновскими (см. Реология).

В системе СИ значения вязкостb η выражают в Па·с. Для газов η составляет обычно от 1 до 100 мкПа·с, для воды при 20°С 1 мПа·с, для большинства низкомолекулярных жидкостей до 10 Па·с. Расплавленные металлы по порядку величины η близки к обычным жидкостям.

Вязкость низкомолекулярных жидкостей, относящихся к одному гомологическому ряду, примерно линейно растет с увеличением молярной массы вещества; она увеличивается также с введением в молекулу циклов или полярных групп. Вязкость разбавленных суспензий и эмульсий линейно возрастает с увеличением относительного объема дисперсной фазы. Вязкость растворов и расплавов полимеров достигает 0,1 МПа·с, каучуков и резиновых смесей, битумов и асфальтов - 100 МПа·с. В отличие от низкомолекулярных гомологов, вязкость полимеров растет пропорционально их молярной массе не линейно, а в степени 3,5, т.е. гораздо сильнее.

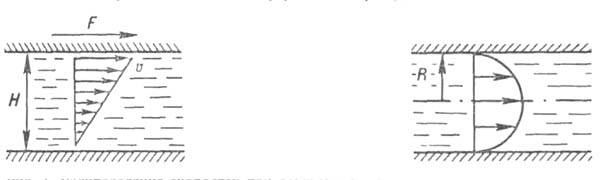

Рис. 1. Распределение скоростей при ламинарном сдвиговом течении ньютоновской жидкости (пояснения в тексте).

Рис. 2. Распределение скоростей при ламинарном течении ньютоновской жидкости в канале (пояснения в тексте).

С повышением температуры вязкость газов увеличивается, поскольку она обусловлена интенсивностью теплового движения. Вязкость гелия при приближении к 0К становится исчезающе малой (т.н. сверхтекучее состояние). Вязкость жидкостей с повышением температуры уменьшается благодаря снижению энергии межмолярных взаимодействий, препятствующих перемещению молекул. В представлениях теории свободного объема (см. Жидкость) установлено количественное соответствие между увеличением свободного объема жидкости и ее вязкостью с ростом температуры.

С увеличением давления вязкость всегда возрастает (см. Давление). При течении жидкости в цилиндрическом канале из-за тормозящего действия вязкого сопротивления устанавливается распределение скоростей по радиусу канала: у стенки канала она равна нулю, а в центре максимальна. При ламинарном течении ньютоновской жидкости профиль скоростей оказывается параболическим (рис. 2), и вязкость выражается через перепад давления , требуемый для создания определенного объемного расхода Q: , где R - радиус, Z - длина канала (формула Гагена-Пуазейля).

Для многих расплавов и растворов полимеров и коллоидных систем, в отличие от низкомолекулярных жидкостей, вязкость зависит от режима течения (т.е. от или ). Поэтому при характеристике таких сред необходимо указывать условия измерения вязкости (значения или ). Различают: наибольшую ньютоновскую вязкость (или вязкость неразрушенной структуры), отвечающую предельно низким ; эффективную (или "структурную") вязкость, зависящую от уровня действующих в среде напряжений; наименьшую ньютоновскую вязкость (или вязкость предельно разрушенной структуры), измеряемую при наиболее интенсивном режиме деформирования, когда вязкость перестает зависеть от .

Значением вязкости характеризуют переход некристаллизующихся (переохлажденных) жидкостей из текучего в стеклообразное состояние при охлаждении. Температуру, при которой вязкость достигает 1011 - 1012 Па·с, условно принимают за температуру стеклования. Свойства разбавленных растворов полимеров оценивают так называемой характеристической вязкостью ("предельным числом вязкости"), которая определяется как при С→0, где - вязкость растворителя, а С - концентрация раствора. Величина связана с размерами и формой макромолекул в растворе и используется для их определения.

Вследствие высокой чувствительности вязкости жидкостей к молярной массе и строению молекул ее измерения служат основой физико-химических методов анализа и контроля технологических процессов (см. Вискозиметрия). Значения вязкости среды обусловливают мощность мешалок, насосов и т.п., оказывая влияние на скорость тепло- и массопереноса. Температурная зависимость вязкости - важнейшая характеристика нефтепродуктов, особенно смазочных материалов.

2) Способность твердых тел необратимо поглощать энергию, затрачиваемую на их деформацию без течения (внутреннее трение). Обычно поглощение энергии при деформировании упругих тел мало, но оно может заметно возрастать в некоторых узких температурных диапазонах, называемых областями релаксационных переходов. При деформировании эластомеров (каучуков и резин) наблюдается заметное поглощение энергии, сопоставимое с энергией упругих колебаний, что приводит к разнообразным гистерезисным явлениям при их деформировании, в частности к значительному саморазогреву при многократных циклических деформациях.

Лит.: Гатчек Э., Вязкость жидкостей, пер. с англ., 2 изд., М.-Л., 1935; Виноградов Г.В., Малкин А.Я., Реология полимеров, М., 1977, с. 120-235. См. также лит. при ст. Растворы полимерв.

© Я.Малкин




выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
