Магнитные материалы


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Магнитные материалы, вещества, магнитные свойства которых обусловливают их применение в технике (электротехнике, вычислительной технике, электронике, радиотехнике и других областях). Hаибольшее применение находят магнитоупорядоченные вещества: ферро-, ферри- и антиферромагнетики. в состав которых входят некоторые элементы с незаполненными 3d-или 4f-электронными оболочками, атомы или ионы которых обладают магнитными моментами. К ферромагнетикам относятся в основном металлы и сплавы Fe, Co и Сu, РЗЭ (Nd, Sm, Gd, Tb, Dy и др.), некоторые соединения Mn и Сr, например MnBi, MnAl, CrPt; к ферримагнетикам - ферриты-шпинели MFe2O4 (M - Fe, Ni, Со, Mn, Mg, Zn, Сu), ферриты-гранаты R3Fe5O12 (R - РЗЭ), гексаферриты PbFe12O19, Ba2Zn2F12O22 и др., интерметаллические соединения RFe2, RCo5, RFe14 и другие.

Магнитные материалы могут быть металлы (в основном ферромагнетики), диэлектрики и полупроводники (главным образом ферри- и антиферромагнетики.

Основная характеристика магнитных материалов - намагниченность М, которая определяется как магнитный момент единицы объема вещества. Единица намагниченности в СИ - А/м. Зависимость М от напряженности поля H для ферро- и ферримагнетиков определяется кривой намагничивания с петлей гистерезиса (рис.). Если напряженность поля достаточна для намагничивания образца до насыщения, соответствующая петля гистерезиса называют предельной; множество др. возможных петель, получаемых при меньших значениях H и лежащих внутри предельной петли, называют частными (непредельными). Если до начала действия внеш. поля образец был полностью размагничен, кривая зависимости М от H называют основной кривой намагничивания.

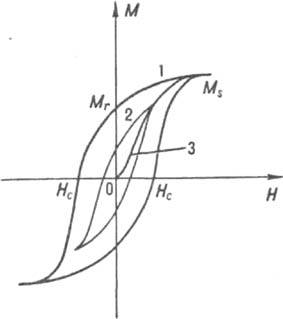

Кривые намагничивания и размагничивания ферромагнетика: Н - напряженность внеш. магнитного поля; М -намагниченность образца; Нc - коэрцитивная сила; Мr - остаточная намагниченность; Мs - намагниченность насыщения; 1 - предельная петля гистерезиса; 2 - непредельная (частная) петля; 3 - начальная кривая намагничивания.

Др угие важные параметры магнитных материалов: 1. Остаточная намагниченность Мr [или остаточная магнитная индукция Вr, единица измерения - тесла (Тл)]; количественно оценивается величиной намагниченности, сохраняющейся в образце после того, как он был намагничен внешнем магнитным полем до насыщения, а затем напряженность поля сведена до нуля. Величина Мr (Вr) существенно зависит от формы образца, его кристаллической структуры, температуры, мех. воздействий (удары, сотрясения и т.п.) и других факторов. 2. Коэрцитивная сила Hс; измеряется в А/м; количественно определяется как напряженность поля, необходимая для изменения намагниченности тела от значения Мr до нуля. Зависит от магнитной, кристаллографической и других видов анизотропии вещества, наличия дефектов. способа изготовления образца и его обработки, а также внеш. условий, например температуры. 3. Oтносительная магнитная проницаемость m; характеризует изменение магнитной индукции В среды при воздействии поля H; связана с магнитной восприимчивостью c соотношением: m = 1 + c (в СИ). В ферромагнетиках и ферритах m сложным образом зависит от H; для описания этой зависимости вводят понятия дифференциальной (mдиф), начальной (mн) и максимальной (mмакс) проницаемостей. 4. Максимальная удельная магнитная энергия Wмакс (в Дж/м3) или пропорциональная ей величина (BH)макс на участке размагничивания петли гистерезиса. 5. Намагниченность насыщения Мs (или магнитная индукция насыщения Bs). 6. Кюри точка ТK. 7. Уд. электрическое сопротивление r (в Ом • м). В ряде случаев существенны и др. параметры, например температурные коэффициенты остаточной индукции и коэрцитивной силы, характеристики временной стабильности основных параметров.

Из аморфных магнитных материалов наиболее распространены материалы на основе Fe, Ni, Со с аморфизующими добавками В, Р, С, Si, Ge, а также аморфные сплавы РЗЭ с Fe и Со. Аморфные Магнитные материалы получают из жидкой фазы сверхбыстрым охлаждением (скорость охлаждения св. 105 К/с) либо осаждением из газовой фазы на холодную подложку. При нагревании до 300-450 °С аморфные магнитные материалы переходят в кристаллическое состояние. Композиционными магнитными материалами называют материалы, изготовленные из ферромагнитного металлического или ферритового порошка с диэлектрическим связующим (бакелитом, полистиролом. резиной. тальком. смолой, жидким стеклом. легкоплавкой стеклоэмалью и др.).

Для многих технических приложений, главным образом в электротехнике и радиоэлектронике, необходимы Магнитные материалы, обладающие большой величиной остаточной намагниченности. В зависимости от величины коэрцитивной силы различают магнитомягкие и магнитотвердые магнитные материалы.

Магнитомягкие магнитные материалы намагничиваются до насыщения и перемагничиваются в сравнительно слабых магнитных полях (не св. 4 кА/м). Для них характерны высокие значения магнитной проницаемости (mмакс достигает 106), узкая петля магнитного гистерезиса, малые потери энергии при перемагничивании.

Магнитомягкими магнитными материалами являются: 1) электротехническое железо и стали (низкоуглеродистые и кремнистые); 2) кристаллические сплавы на основе Fe-Ni - в т.ч. бинарные (пермаллои) и легированные Мо (суперпермаллои), Mn (муметалл), Сr, Ti, Nb, Сu, Аl (изопермы); на основе Fe-Co с добавками V (пермендюры); на основе Fe-Ni-Co с добавками Mn и Сr (перминвары); на основе Fe-Al (алферы, алфенолы) и Fe-Si-Al (алсиферы, сендасты и др.); 3) аморфные сплавы на основе Fe (типа 80% Fe, 20% В), Fe-Ni (типа 40% Fe, 40% Ni, 20% SiB), Co-Fe (типа 70% Co, 5% Fe, 10% Si, 15% B), Co-Zr, Co-Zr-Mo; 4) ферриты-шпинели, ферриты-гранаты, ортоферриты (со структурой перовскита); 5) композиты ферромагнитного металлического порошка (карбонильное железо, пермаллой. алсифер) с диэлектрическим связующим на основе смол (напр., шеллака), полистирола, жидкого стекла, талька и т.п. (магнитодиэлектрики).

Металлические магнитомягкие магнитные материалы обладают наибольшими значениями магнитной проницаемости (напр., у суперпермаллоя mмакс = 106 при коэрцитивной силе Hс = 0,3 А/м) и магнитной индукции насыщения (напр., у пермендюра Bs = 2,4 Тл), температурной стабильностью свойств. Аморфные сплавы (обычно изготовляют в виде тонкой ленты) сочетают высокие магнитные свойства с хорошими прочностными характеристиками, коррозионной стойкостью, температурной и деформационной стабильностью. Ферриты и магнитодиэлектрики характеризуются сравнительно небольшими значениями магнитных характеристик (начальная магнитная восприимчивость mн = 5.104 - 2.104, Bs = 0,3-0,5 Тл, Hс = 3.103 А/м) и высоким удельным электрическим сопротивлением (r ~ 1014 Ом.м). Магнитные и электрические свойства ферритов можно регулировать изменением хим. состава, режимов спекания и термообработки.

Магнитомягкие магнитные материалы применяют для изготовления магнитопроводов, трансформаторов и магнитных усилителей, дросселей, реле, дефектоскопов, магнитных головок для видео- и звукозаписи, магнитных экранов, сердечников высокодобротных катушек индуктивности (в колебательных контурах, электрических фильтрах, элементах памяти и др.), линий задержки. Металлические магнитные материалы используют в основном для работы на частотах переменного поля до нескольких десятков кГц, т.к. из-за относительно низкого удельного электрического сопротивления при повышении рабочей частоты в них резко возрастают вихревые токи. Это приводит к снижению эффективного сечения магнитопроводов и повышению потерь на перемагничивание. Ферриты используют для работы на частотах до нескольких МГц. Композиционные Магнитные материалы применяют для создания экранирующих устройств от СВЧ полей; металлические компоненты материалов используют в виде пленок или мелкодисперсных порошков. Многокомпонентные слоистые материалы с ферромагнитной составляющей позволяют создавать поглотители полей с минимальными геометрическими размерами.

Магнитотвердые магнитные материалы (магнитожесткие, высококоэрцитивные Магнитные материалы) намагничиваются до насыщения и перемагничиваются в относительно сильных магнитных полях (св. 4 кА/м). Высококоэрцитивными магнитные материалы иногда наз. только Магнитные материалы с коэрцитивной силой Нс > 20 кА/м. Магнитотвердые Магнитные материалы применяют как постоянные магниты, в качестве носителей магнитной памяти, в гистеррезисных двигателях, различных механических удерживающих устройствах, в узлах радиоаппаратуры и др.

Выделяют следующие группы магнитотвердых магнитных материалов:

1. Стали, закаливаемые на мартенсит (углеродистые, легированные Сr, W, Со). Они обладают сравнительно малыми Hс (4-12 кА/м) и Wмакс (0,6-1,4 кДж/м3).

2. Диффузионно-твердеющие сплавы на основе Fe-Ni-Аl (ални) с добавками Со, Сu, Ti и др. Значения магнитных параметров этой группы магнитных материалов зависят от состава и наличия текстуры (кристаллографической, магнитной). В целом они характеризуются умеренными значениями Нс (36-145 кА/м), высокими значениями Вr (0,5-1,4 Тл) и Wмакс (3,6-40 кДж/м3), наименьшими из всех магнитных материалов температурными коэффициентами основных параметров (температурный диапазон использования до 770 К); эти магнитные материалы хрупки, обрабатываются только шлифованием.

3. Дисперсионно-твердеющие сплавы Fe-Ni-Сu (кунифе), Co-Ni-Cu (кунико), Fe-Co-V (викаллой), Fe-Cr-Co и др. По своим магнитным свойствам они близки к диффузионно-твердеющим сплавам, но менее хрупки и подвергаются обработке давлением, а некоторые - и термомагнитообработке. Применение диффузионно-твердеющих и дисперсионно-твердеющих сплавов ограниченно из-за дефицитности ряда компонентов (особенно Со).

4. Сплавы с использованием благородных металлов (напр., Pt, Ir, Pd) с высокими значениями коэрцитивной силы (до 400 кА/м). Применение их также весьма ограниченно из-за высокой стоимости. Сплавы Co-Pt, однако, применяют для изготовления сверхминиатюрных магнитов, т.к. они обладают высокой пластичностью, допускающей холодную вытяжку в тонкую проволоку.

5. Бариевые и стронциевые ферриты с гексагональной кристаллической решеткой и кобальтовый феррит со структурой шпинели. Характеризуются сравнительно низкими значениями Вr (0,19-0,42 Тл), весьма высокими Hc (130-350 кА/м) и Wмакс (3-18 кДж/м3), температурной стабильностью (вплоть до 700 К), высоким удельным электрическим сопротивлением. Последнее обусловливает их широкое применение при высоких частотах переменного поля. Достоинство всех магнитотвердых ферритов - высокое удельное электрическое сопротивление, позволяющее применять их при высоких частотах переменного поля. Доступность компонентов гексагональных бариевых и стронциевых ферритов, возможность автоматизации производства постоянных магнитов из них и невысокая стоимость обусловили широкое применение этих магнитных материалов в различных областях техники. Основной недостатки ферритовых магнитных материалов - высокая твердость, хрупкость, ограниченный температурный диапазон использования (230-500 К).

6. Интерметаллические соединения металлов группы железа с РЗЭ. Обладают очень высокой кристаллической анизотропией. Распространены бинарные сплавы "редкая земля - кобальт", например SmCo5, квазибинарные соединения "2-17" типа R2(CoFe)17. На основе таких сплавов разработаны магнитные материалы с рекордными значениями Hс (640-1300 кА/м) и Wмакс (55-80 кДж/м3) при достаточно высоких Вr (0,77-1,0 Тл) и удовлетворит. характеристиках температурной стабильности. Недостатки этих Магнитные материалы - высокая твердость, хрупкость, дороговизна. Применяют их в основном в таких системах, где важно снижение массы и габаритных размеров магнитов. Разработаны также составы типа "редкая земля - железо - бор", например Nd2Fe14B, (YEr)2Fe14B. Такие магнитные материалы не только обладают высокими значениями магнитной энергии (BH)макс но и значительно дешевле, чем SmCo5.

7. Композиционные магнитные материалы на основе порошкообразных ферритов и интерметаллических веществ (5-я и 6-я группы) и связующего. Различают магнитопласты (связующее - пластическая масса) и магнитоэласты (связующее - каучук). Из-за сравнительно большого количества немагнитных компонентов эти магнитные материалы по своим магнитным параметрам хуже, чем материал исходного порошка, но они значительно более технологичны и позволяют изготовлять магниты сложной формы.

8. Материалы для магнитной записи, получаемые нанесением магнитных материалов в виде тонкой пленки или тонкодисперсного порошка на немагнитную подложку. Используют порошки оксидов переходных металлов, ферритов или покрытия из сплавов Co-Ni, Co-Pt, Co-W, Co-Ni-P, Co-Ni-Cr, Со-Сr и др., получаемые вакуумным напылением, гальванопластическим или химическим осаждением. При создании таких магнитных материалов стремятся получить наибольшую Вr и умеренную Нс (обычно 20-80 кА/м в зависимости от плотности записи, способа записи информации и т. п.). Перспективными материалами для магнитооптической записи информации являются высококоэрцитивные аморфные пленки на основе соединений типа "редкая земля -железо - кобальт" (Tb-Fe, Cd-Tb-Co, Tb-Gd-Fe-Co, Nd-Dy-Fe-Со); их коэрцитивная сила Нс = (1 - 5).105 А/м.

Специальные магнитные материалы обладают свойствами, которые обеспечивают им важные, но сравнительно узкие области применения. Магнитострикционные магнитные материалы - ферромагнитные металлы и сплавы, а также ферриты, обладающие достаточно большой магнитострикцией, т.е. изменением размеров образца при его намагничивании и размагничивании. Магнитострикционные материалы используют в излучателях и приемниках звука и ультразвука и в др. устройствах, преобразующих энергию электромагнитного поля в механическую и обратно. Магнитострикционными материалами являются: никель, НП2Т (Ni св. 98%), сплавы - пермендюр, 49 КФ (49% Со, 2% V, остальное Fe), алфер (12,5% Аl, остальное Fe), никоей (4% Со, 2% Si, остальное Ni), керамич. ферриты-шпинели на основе Ni, Со, Сu. Перспективные магнитострикционные материалы - интерметаллические соединения типа RFe2, где R - Y, Tb, Dy, например Тb0,27Dy0,73Fe2. В приборостроении и измерительной технике широко применяют инварные сплавы с низким коэффициентом термического расширения и элинварные сплавы, обладающие малым температурным коэффициентом упругости. Такими свойствами обладают сплавы Fe-Ni, Fe-Pt, Fe-Ni-Co, Fe-Ni-Сr, Fe-Co-Сr.

Термомагнитные материалы - ферромагн. сплавы с сильной зависимостью остаточной намагниченности от температуры. Их применяют для компенсации температурных изменений магнитных потоков в приборах и реле, момент срабатывания которых зависит от температуры. К термомагнитным материалам относятся сплавы Ni-Fe-Cr, Ni-Cu (кальмаллои), Ni-Fe (термаллои) и др.

Магнитооптические магнитные материалы способны вращать плоскость поляризации света, прошедшего через образец или отраженного от него, и используются для управления световыми потоками (в лазерной технике и оптоэлектронике). Относительно прозрачные в ближнем ИК диапазоне ферриты-гранаты [напр., (YBi)3Fe5Ol2], ферриты-шпинели, ортоферриты и другие применяют в устройствах, предназначенных для пространственно-временной модуляции света. Непрозрачные магнитные материалы на основе интерметаллических соединений, например РЗЭ с элементами подгруппы железа, а также на основе MnBi, MnAs служат в качестве запоминающей среды в магнитооптических запоминающих устройствах.

СВЧ Магнитные материалы применяют в радиоэлектронике, для изготовления волноводов, фазовращателей, преобразователей частоты, модуляторов, усилителей и т. п. Специфические требованиями к магнитным материалам для СВЧ диапазона являются: высокая чувствительность к управляющему магнитному полю, высокое удельное электрическое сопротивление, малые электромагнитные потери, высокая температура Кюри. Наиболее распространены никелевые, никель-медно-марганцевые ферриты-шпинели, иттриевый феррит-гранат, легированный РЗЭ. Применяют металлические сплавы Fe-Ni, Fe-Al, Fe-Al-Cr. Их используют главным образом для создания поглотителей мощности в различных изделиях СВЧ техники. Композиционные СВЧ Магнитные материалы используют для создания экранов для защиты от СВЧ полей. Металлическими наполнителями являются Fe, Co, Ni, сплавы сендаст; связующими - различные полимерные смолы и эластомеры.

Жидкие магнитные материалы, или магнитные жидкости, представляют собой однородную взвесь мелких (10-3-10-1 мкм) ферромагнитных частиц в воде, керосине, веретенном масле, фторуглеводородах, сложных эфирах, жидких металлах. Магнитные жидкости применяют для визуализации структуры постоянных магнитных полей и доменной структуры ферромагнетиков, в качестве рабочей среды магнитоуправляемых поляризационных светофильтров, а также при создании гидромеханических преобразователей и излучателей звука. Изучаются проблемы, связанные с использованием магнитных жидкостей в биологии и медицине, например для управляемого рентгеновского контрастирования полых органов, создания депо лекарственных препаратов, локального повышения температуры.

Лит.: Преображенский А. А., Теория магнетизма, магнитные материалы и элементы, М., 1972; Сергеев В. В., Булыгина Т. И., Магнитотвердые материалы, М., 1980; Мишин Д. Д., Магнитные материалы, М., 1981; Ковнеристый Ю. К., Лазарева И. Ю., Раваев А. А., Материалы, поглощающие СВЧ-излучения, М., 1982; Прецизионные сплавы. Справочник, под ред. Б. В. Молотилова, 2 изд., М., 1983; Белов К. П., Магнитострикционные явления и их технические приложения, М., 1987; Звездин А. К., Котов В. А., Магнитооптика тонких пленок, М., 1988. А. К. Звездин.
