главная > справочник > химическая энциклопедия:

Ситаллы

Notice: Undefined variable: iko in /var/www/chemport.ru/data/www/chemport.ru/chemical_encyclopedia.php on line 95

Notice: Undefined variable: goo in /var/www/chemport.ru/data/www/chemport.ru/chemical_encyclopedia.php on line 109

Notice: Undefined variable: mn in /var/www/chemport.ru/data/www/chemport.ru/chemical_encyclopedia.php on line 109

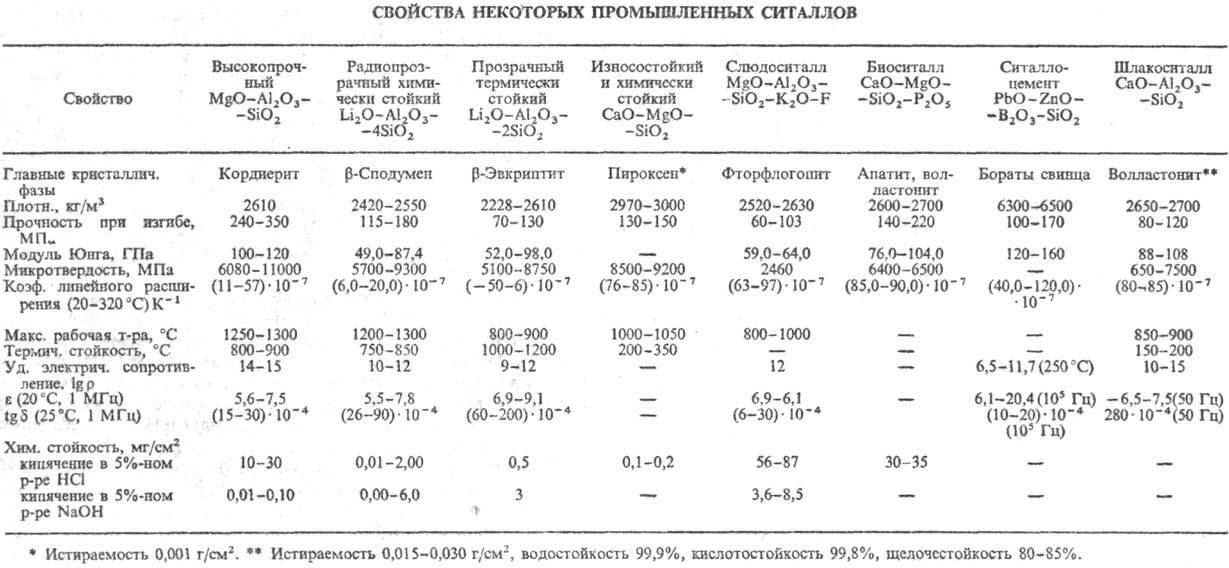

Ситаллы (стеклокристаллич. материалы), неорганические материалы, получаемые направленной кристаллизацией различных стекол при их термической обработке. Состоят из одной или нескольких кристаллич. фаз. В ситаллы мелкодисперсные кристаллы (до 2000 нм) равномерно распределены в стекловидной матрице. Количество кристаллических фаз в ситаллы может составлять 20-95% (по объему). Изменяя состав стекла, тип инициатора кристаллизации (катализатора) и режим термической обработки, получают ситаллы с различными кристаллическими фазами и заданными свойствами (см. табл.). Впервые ситаллы были изготовлены в 50-х гг. 20 в. Материалы, подобные ситаллам, за рубежом называют пирокерамом, девитрокерамом, стеклокерамом.

Ситаллы обладают высокой прочностью. твердостью. износостойкостью, малым термическим расширением, химической и термической устойчивостью, газо- и влагонепроницаемостью. По своему назначению могут разделены на технические и строительные. Технические ситаллы получают на основе систем: Li₂O--Al₂O₃-SiO₂, MO-Al₂O₃-SiO₂, Li₂O-MO-Al₂O₃--SiO₂, где M-Mg, Ca, Zn, Ba, Sr и др.; MgO-Al₂O₃--SiO₂-K₂O-F; MO-B₂O₃-Al₂O₃ (где M-Ca, Sr, Pb, Zn); PbO-ZnO-B₂O₃-Al₂O₃-SiO₂ и др. По основному свойству и назначению подразделяются на высокопрочные, радиопрозрачные химически стойкие, прозрачные термостойкие, износостойкие и химически стойкие, фотоситаллы, слюдоситаллы, биоситаллы, ситаллоцементы, ситаллоэмали, ситаллы со спец. электрич. свойствами.

Высокопрочные ситаллы получают главным образом на основе стекол систем MgO-Al₂O₃-SiO₂ (кордиеритовые составы) и Na₂O-Al₂O₃-SiO₂ (нефелиновые составы). Для первых инициатором кристаллизации служит TiО₂; s_изг для них 240-350 МПа. Ситаллы нефелиновых составов после упрочнения ионообменной обработкой в расплавл. солях К имеют s_изг 1370 МПа. Области применения высокопрочных ситаллов - ракето- и авиастроение (обтекатели антенн), радиоэлектроника.

Оптически прозрачные термостойкие и радиопрозрачные химически стойкие ситаллы получают на основе стекол системы Li₂О - А1₂О₃ - SiO₂ (сподумено-эвкриптитовые составы); инициатор кристаллизации -ТiO₂. В оптически прозрачных ситаллах размер кристаллов не превышает длины полуволны видимого света. Ситаллы, содержащие в качестве основных кристаллич. фаз эвкриптит (Li₂O•Al₂O₃•2SiO₂) или сподумен (Li₂О • Аl₂О₄•4SiO₂), имеют, кроме того, температурные коэф. расширения, близкие к нулю, и иногда даже отрицательные-до -5•10^-6 К^-1. Области применения - космическая и лазерная техника, астрооптика. Введение в состав таких ситаллов активаторов люминесценции и спед. добавок позволяет применять их в солнечных батареях.

Износостойкие и химически стойкие ситаллы получают на основе стекол CaO-MgO-SiO₂ (пироксеновые составы); инициаторы кристаллизации - фторид или оксид хрома. Отличаются высокой износостойкостью (истираемость 0,001 г/см²) и стойкостью в разл. хим. средах. Применяются в текстильной, хим., автомобильной промышленности, буровой и горнодобывающей технике.

Фотоситаллы обычно получают на основе стекол системы Li₂O-Al₂O₃-SiO₂ со светочувствит. добавками (соед. Аи, Ag, Сu), которые под действием УФ облучения и дальнейшей тепловой обработки стекла способствуют его избират. кристаллизации. Находят применение в микроэлектронике, ракетной и космической технике, оптике, полиграфии как светочувствительные материалы (например, для изготовления оптич. печатных плат, в качестве светофильтров).

Слюдоситаллы получают на основе стекол системы MgO-Al₂O₃-SiO₂-K₂O-F (фторфлогопитовые, фторрихтеритовые, фторамфиболовые составы). Сочетают высокие мех. и электрич. свойства с хорошей мех. обрабатываемостью-их можно резать, сверлить, фрезеровать, шлифовать. Применяются в машиностроении для изготовления деталей, подвергающихся трению и износу, а также в качестве материала для деталей сложной конфигурации.

Дифситаллы лолучают обычно на основе стекол системы СаО - MgO - SiO₂ - Р₂О₅ (апатито-волластонитовые составы). Высокая мех. прочность, биол. совместимость с тканями организма позволяют использовать их в медицине для зубных и костных протезов.

Ситаллоцементы, получаемые на основе стекол системы PbO-ZnO- В₂О₃ - SiO₂, имеют очень низкий коэф. теплового расширения (4-10) • 10^-6 К^-1; применяются для спаивания стеклодеталей цветных кинескопов и электроннолучевых трубок, герметизации полупроводниковых приборов, в производстве жидкокристаллич. индикаторов. в микроэлектронике. Перспективно также использование таких ситаллов в качестве стеклокристаллич. покрытий (стеклоэмалей), наносимых на поверхность различных металлов (W, Mo, Nb, Та, их сплавов. разл. видов стали) с целью защиты их от коррозии, окисления и износа при обычных и повышенных температурах. Отличаются повышенной термо- и жаростойкостью, устойчивостью к истиранию, высокой механической и электрич. прочностью. Применяются в качестве покрытий для деталей дизелей, газотурбинных установок, атомных реакторов, авиационных приборов, электронагреват. элементов.

Ситаллы со специальными электрическими свойствами получают на основе стекол систем ВаО-Аl₂О₃-SiO₂-ТiO₂ и Nb₂O₅-CoO-Na₂O--SiO₂. Характеризуются высокой диэлектрич. проницаемостью (e 240-1370) и низким коэффициентом диэлектрических потерь (1,5-3,2). Используются для изготовления низкочастотных конденсаторов большой емкости, пьезоэлементов и др. Разработаны полупроводниковые, ферромагнитные, ферроэлектрические, сегнетоэлектрические ситаллы с различным сочетанием электрических свойств. ситаллы на основе стекол системы MgO-Al₂O₃-SiO₂ имеют очень низкий tg d (3 • 10^-4 при 25 °С и 10⁴ МГц), ситаллы на основе метаниобата Рb- высокую диэлектрич. проницаемость (e 1000-2000). На основе стекол B₂O₃-BaO-Fe₂O₃ получены ситаллы с одно- и многодоменной структурой с размером доменов ~ 500 им.

К группе строительных ситаллов относят шлако-, золо-, петроситаллы, получаемые с использованием шлаков черной и цветной металлургии. зол, горных пород. В зависимости от химического состава используемых отходов, определяющих вид доминирующей кристаллической фазы, подразделяются на волластонитовые, пироксеновые (инициаторы кристаллизации-оксиды Cr, Ti, Fe, фториды), мелилитовые (система CaO-MgO-2Al₂O₃-SiO₂, инициатор кристаллизации--оксид Сr), пироксенавгитовые и геденбергитовые (система СаО - MgO - Fe₂ О₃ - Аl₂ р₃ - SiO₂), форстеритовые (система CaO-MgO-SiO₂) и эгириновые (Na₂O--Fe₂O₃-SiO₂) ситаллы Они имеют высокие прочностные характеристики (s_изг 100-180 МПа), высокую микротвердость (8500-9000 МПа), относительно низкую истираемость (0,05 г/см²), высокую стойкость к хим. и термин, воздействиям. Применяются в строительстве, горнодобывающей, химической и др. отраслях промышленности.

Получают ситаллы и изделия из них главным образом с использованием стекольной и керамич. технологии, иногда по хим. способу. Наиболее распространена т. наз. стекольная технология, включающая варку стекла из шихты (см. Стекло неорганическое), формование изделий (прессование, прокатка, центробежное литье) и термич. обработку. Последняя стадия обеспечивает кристаллизацию стекла вследствие введения в стекольную массу спец. инициаторов-каталитич. добавок - оксидов Ti, Сг, Ni, Fe, фторидов, сульфидов, металлов платиновой группы, а также вследствие склонности стекол к ликвации, способствующей образованию поверхности раздела фаз и приближающей хим. состав микрообластей к составу будущих кристаллов. Термическую обработку осуществляют обычно по двухступенчатому режиму; температура первой ступени лежит в области температуры размягчения стекла и соответствует макситаллы скорости зарождения центров кристаллизации, при температуре второй ступени происходит выделение кристаллов ведущей фазы, определяющей основные свойства ситаллов.

По керамической (порошковой) технологии получения ситаллы из расплава стекла вначале получают гранулят, который измельчают и сушат, после чего в него добавляют термопластич. связку и из образовавшейся массы прессованием или шликерным литьем формуют изделия. Затем их спекают при высокой температуре с одновременной кристаллизацией. По сравнению с керамикой аналогичного состава спеченные ситаллы характеризуются более низкими температурами обжига и расширенным интервалом спекания. Порошковая технология позволяет получать из ситаллов термически стойкие изделия сложной конфигурации и малых размеров.

По хим. способу ситаллы получают главным образом по золь-гель технологии, в основе которой лежит низкотемпературный синтез (посредством реакций гидролиза и конденсации) металлоорг. соед. элементов, составляющих стекло, при температуре ниже температуры плавления стекольной шихты. Этот метод позволяет получать ситаллы на основе составов, не склонных к стеклообразованию, обеспечивает получение стекол высокой чистоты и однородности, что резко улучшает свойства ситаллы, синтезируемых на их основе.

Лит.: Макмиллан П. У., Стеклокерамика, пер. с англ., М., 1967; Жуни-на Л. А., Кузьменков М. И., Яглов В.Н., Пироксеновые ситаллы, Минск, 1974; Павлушкин Н. М., Основы технологии ситаллов. 2 изд., М., 1979; Бережной А. И., Ситаллы и фотоситаллы, М., 1981; Стрнад 3., Стекло-кристаллические материалы, пер. с чеш., М., 1988. © П. Д. Саркисов.
