Электронная микроскопия


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Электронная микроскопия, совокупность электронно-зондовых методов исследования микроструктуры твердых тел, их локального состава и микрополей (электрических, магнитных и др.) с помощью электронных микроскопов (ЭМ) - приборов, в которых для получения увеличенных изображений используют электронный пучок. Электронная микроскопия включает также методики подготовки изучаемых объектов, обработки и анализа результирующей информации. Различают два главных направления электронной микроскопии: трансмиссионную (просвечивающую) и растровую (сканирующую), основанных на использовании соответствующих типов ЭМ. Они дают качественно различную информацию об объекте исследования и часто применяются совместно. Известны также отражательная, эмиссионная, оже-электронная, лоренцова и иные виды электронной микроскопии, реализуемые, как правило, с помощью приставок к трансмиссионным и растровым ЭМ.

Некоторые основные понятия. Электронный луч -направленный пучок ускоренных электронов, применяемый для просвечивания образцов или возбуждения в них вторичных излучений (например, рентгеновского). Ускоряющее напряжение - напряжение между электродами электронной пушки, определяющее кинетическую энергию электронного луча. Разрешающая способность (разрешение) -наименьшее расстояние между двумя элементами микроструктуры, видимыми на изображении раздельно (зависит от характеристик ЭМ, режима работы и свойств образцов). Светлопольное изображение - увеличенное изображение микроструктуры, сформированное электронами, прошедшими через объект с малыми энергетическими потерями [структура изображается на экране электроннолучевой трубки (ЭЛТ) темными линиями и пятнами на светлом фоне]. Темнопольное изображение формируется рассеянными электронами (основной пучок электронов при этом отклоняют или экранируют) и используется при изучении сильнорассеивающих объектов (например, кристаллов); по сравнению со светлопольным выглядит как негативное.

Хроматическая аберрация - снижение скорости электронов после просвечивания объекта, приводящее к ухудшению разрешения; усиливается с увеличением толщины объекта и уменьшением ускоряющего напряжения. Контрастирование (химическое и физическое) - обработка исследуемых образцов для повышения общего контраста изображения и(или) выявления отдельных элементов их структуры. Оттенение - физическое контрастирование микрочастиц, макромолекул, вирусов, состоящее в том, что на образец в вакуумной установке напыляется тонкая пленка металла. при этом "тени" (ненапыленные участки) прорисовывают контуры частиц и позволяют измерять их высоту. Негативное контрастирование – обработка микрочастиц или макромолекул на пленке-подложке растворами соединений тяжелых металлов (U и др.), в результате чего частицы будут видны как светлые пятна на темном фоне (в отличие от позитивного контрастирования, делающего темными сами частицы). Ультрамикротом (ультратом) - прибор для получения ультратонких (0,01-0,1 мкм) срезов объектов с помощью стеклянных или алмазных ножей. Реплика - тонкая, прозрачная для электронов пленка из полимерного материала либо аморфного углерода. повторяющая микрорельеф массивного обьекта или его скола. Сканирование - последовательное облучение изучаемой поверхности узким электронным лучом - зондом с помощью развертки (в трансмиссионных приборах все поле зрения облучается одномоментно). Развертка - периодическое отклонение электронного луча по осям X и Y с целью формирования электронного растра. Растр - система линий сканирования на поверхности образца и на экране ЭЛТ.

Трансмиссионная микроскопия реализуется с помощью трансмиссионных (просвечивающих) электронных микроскопов (ТЭМ; рис. 1), в которых тонкопленочный объект просвечивается пучком ускоренных электронов с энергией 50-200 кэВ. Электроны, отклоненные атомами объекта на малые углы и прошедшие сквозь него с небольшими энергетическими потерями, попадают в систему магнитных линз, которые формируют на люминесцентном экране (и на фотопленке) светлопольное изображение внутренней структуры. При этом удается достичь разрешения порядка 0,1 нм, что соответствует увеличениям до 1,5 х 106 раз. Рассеянные электроны задерживаются диафрагмами, от диаметра которых в значит, степени зависит контраст изображения. При изучении сильнорассеивающих объектов более информативны темнопольные изображения.

Разрешение и информативность ТЭМ-изображений во многом определяются характеристиками объекта и способом его подготовки. При исследовании тонких пленок и срезов полимерных материалов и биологических тканей контраст возрастает пропорционально их толщине, но одновременно снижается разрешение. Поэтому применяют очень тонкие (не более 0,01 мкм) пленки и срезы, повышая их контраст обработкой соединениями тяжелых металлов (Os, U, Pb и др.), которые избирательно взаимодействуют с компонентами микроструктуры (химическое контрастирование). Ультратонкие срезы полимерных материалов (10-100 нм) получают с помощью ультрамикротомов, а пористые и волокнистые материалы предварительно пропитывают и заливают в эпоксидные компаунды. Металлы исследуют в виде получаемой химическим или ионным травлением ультратонкой фольги. Для изучения формы и размеров микрочастиц (микрокристаллы, аэрозоли, вирусы, макромолекулы) их наносят в виде суспензий либо аэрозолей на пленки-подложки из формвара (поливинилформаль) или аморфного С, проницаемые для электронного луча, и контрастируют методом оттенения или негативного контрастирования.

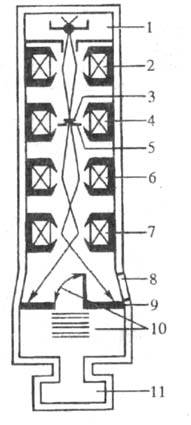

Рис. 1. Схема устройства трансмиссионного электронного микроскопа: 1 - электронная пушка; 2 - конденсор; 3 -образец; 4, 5- объектив и его диафрагма; 6, 7- промежуточная и проекционная линзы; 8 -смотровое окно; 9 - люминесцентный экран; 10 - фотокамера с затвором; 11 - вакуумная система.

Для анализа металлической фольги, а также толстых (1-3 мкм) срезов др. материалов используют высоко- и сверхвысоковольтные ТЭМ с ускоряющими напряжениями соотв. 200-300 и 1000-3000 кВ. Это позволяет снизить энергетические потери электронов при просвечивании образцов и получить четкие изображения, свободные от хроматической аберрации.

Структура гелей, суспензий, эмульсий и биологических тканей с большим содержанием воды может быть исследована методами криорепликации: образцы подвергают сверхбыстрому замораживанию и помещают в вакуумную установку, где производится раскалывание объекта и осаждение на поверхность свежего скола пленки аморфного С и оттеняющего металла. Полученная реплика, повторяющая микрорельеф поверхности скола, анализируется в ТЭМ. Разработаны также методы, позволяющие делать ультратонкие срезы замороженных объектов и переносить их, не размораживая, в ТЭМ на криостолик, сохраняющий температуру объекта в ходе наблюдения на уровне -150 °С (криоультратомия и криомикроскопия).

ТЭМ обеспечивает также получение дифракционных картин (электронограмм), позволяющих судить о кристаллической структуре объектов и точно измерять параметры кристаллических решеток. Всочетании с непосредственными наблюдениями кристаллических решеток в высокоразрешающих ТЭМ данный метод - одно из основных средств исследования ультратонкой структуры твердого тела.

Растровая (сканирующая) микроскопия. В растровых электронных микроскопах (РЭМ; рис. 2) электронный луч, сжатый магнитными линзами в тонкий (1-10 нм) зонд, сканирует поверхность образца, формируя на ней растр из нескольких тысяч параллельных линий. Возникающее при электронной бомбардировке поверхности вторичные излучения (вторичная эмиссия электронов, оже-электронная эмиссия и др.) регистрируются различными детекторами и преобразуются в видеосигналы, модулирующие электронный луч в ЭЛТ. Развертки лучей в колонне РЭМ и в ЭЛТ синхронны, поэтому на экране ЭЛТ появляется изображение, представляющее собой картину распределения интенсивности одного из вторичных излучений по сканируемой площади объекта. Увеличение РЭМ определяется как М = L/l, где L и l - длины линий сканирования на экране ЭЛТ и на поверхности образца.

Рис. 2. Схема устройства растрового электронного микроскопа: 1 - электронная пушка; 2 - конденсор; 3 – отклоняющая система; 4 - конечная линза с корректором астигматизма; 5 - объектный столик; 6 - образец; 7 - вакуумная система; 8 - генератор разверток; 9 - блок управления увеличением; 10 -селектор сигналов (для выбора регистрируемого вторичного излучения); 11 -видеоусилитель; 12,13 - ЭЛТ и ее отклоняющая система; BИ1-BИ3 - потоки вторичных излучений; C1 - C3 - электрич. сигналы; Д13 - детекторы; ЭЛ1, ЭЛ2 - электронные лучи; X, Y - направления сканирования (строчная и кадровая развертки).

Выбор регистрируемого вторичного излучения обусловлен задачей исследования. Основной режим работы РЭМ – регистрация вторичных электронов (ВЭ). Поскольку интенсивность эмиссии ВЭ сильно зависит от угла падения электронного луча на поверхность, получаемое изображение весьма близко к обычному макроскопическому изображению рельефа объекта, освещаемого со всех сторон рассеянным светом; иначе говоря, формируется топографический контраст. Эмиссия ВЭ отличается наибольшей интенсивностью по сравнению с другими вторичными излучениями. Кроме того, в этом режиме достигается макс. разрешение.

При исследовании неоднородных по составу поверхностей на топографическое изображение ВЭ накладывается дополнительное распределение яркостей, зависящее от среднего атомного номера Z вещества образца на каждом микроучастке (так называемый композиционный, или Z-контраст), который проявляется сильнее, если регистрировать не вторичные, а упругорассеянные электроны. Этот режим применяют при исследовании шлифов металлических сплавов минералов, композиционных материалов и других объектов, когда топографический контраст отсутствует и нужно установить композиционную неоднородность поверхности.

Тонкопленочные образцы (до 1 мкм) просвечиваются электронным лучом насквозь и прошедшие электроны регистрируются детектором, расположенным под объектом. Изображения, получаемые в этом режиме, иногда более информативны, чем обычные ТЭМ-изображения, т.к. свободны от хроматической аберрации.

В технических исследованиях используется также регистрация поглощенных электронов в сочетании с приложением рабочих напряжений к изучаемому транзистору или интегральной схеме. Это позволяет получать изображение, отвечающее распределению электрических потенциалов, и таким образом выявлять микродефекты в элементах схемы. При этом можно прерывать первичный электронный луч с высокой частотой и визуализировать прохождение по схеме высокочастотных сигналов.

С помощью соответствующих детекторных систем и спектрометров в РЭМ можно регистрировать электромагнитные излучения: катодолюминесценцию, тормозное и характеристические рентгеновские излучения, а также оже-электроны. Получаемые при этом изображения и спектры дают количеств, информацию о локальном элементном составе поверхностных слоев образца и широко применяются в материаловедении.

Для изучения структуры поверхности посредством РЭМ к образцу предъявляется ряд требований. Прежде всего, его поверхность должна быть электропроводящей, чтобы исключить помехи за счет накопления поверхностного заряда при сканировании. Кроме того, нужно всемерно повышать отношение сигнал/шум, которое наряду с параметрами оптической системы определяет разрешение. Поэтому перед исследованием на диэлектрические поверхности путем вакуумного испарения или ионного распыления наносят тонкую (15-20 нм) однородную пленку металла с высоким коэффициентом вторичной электронной эмиссии (Au, Au-Pd, Pt-Pd). Биологические объекты, содержащие, как правило, большое количество воды, перед нанесением покрытия необходимо зафиксировать специальной химической обработкой и высушить, сохранив естественный микрорельеф поверхности (сушка в критической точке с использованием сжиженных СО2 и N2O, хладонов или вакуумнокриогенными методами).

Разрешающая способность РЭМ определяется многими факторами, зависящими как от конструкции прибора, так и от природы исследуемого объекта. Если образец электро- и теплопроводен, однороден по составу и не обладает приповерхностной пористостью, в РЭМ с вольфрамовыми электродами достигается разрешение 5-7 нм, в РЭМ с электронными пушками на полевой эмиссии - 1,0-1,5 нм.

Перспективные направления развития.К ним относятся: повышение разрешающей способности ТЭМ и РЭМ; совершенствование способов подготовки образцов; разработка методов получения качественно новой информации и повышения чувствительности методов анализа с помощью спектрометрических систем; разработка методов компьютерной обработки полученных изображений с целью выявления содержащейся в них количественной информации о структуре объекта; автоматизация и компьютеризация ТЭМ, РЭМ и соединенной с ними аналитической аппаратуры.

Повышение разрешающей способности микроскопов достигается главным образом совершенствованием электронной оптики и применением новых видов электронных пушек. Замена традиционных вольфрамовых термокатодов на ориентир, катоды из LaB6 позволила повысить электронную яркость пушек в 5-7 раз, а переход к пушкам на полевой эмиссии (автоэмиссии) с холодными катодами из монокристаллического W - в 50-100 раз, что дало возможность уменьшить диаметр электронного зонда и довести разрешение РЭМ до 1 нм, существенно снизив при этом лучевую нагрузку на образец.

Развитие способов подготовки образцов наиболее активно происходит в области электронно-микроскопического исследования структуры полимерных материалов и влагосодержащих объектов и связано преимущественно с разработкой криогенных методов (сверхбыстрое замораживание в струе хладона, прижим к металлическому блоку, охлаждаемому жидким Не, низкотемпературное замещение воды органическими растворителями, криоультратомия, криомикроскопия и др.). Эти методы позволяют избежать нарушений структуры и локального состава образцов, наблюдаемых при химической фиксации и нанесении электропроводных покрытий.

Такая же цель достигается и при использовании низковакуумного растрового электронного микроскопа (НВРЭМ), дающего возможность исследовать поверхность сильно увлажненных и даже живых объектов без предварительной химической или криогенной фиксации. В НВРЭМ объектная камера отделена от колонны РЭМ диафрагмой малого диаметра, пропускающей сканирующий электронный луч, но препятствующей проходу молекул газов в высоковакуумную часть колонны. Испускаемые поверхностью ВЭ собираются специальным кольцевым детектором, охватывающим объект. Использование НВРЭМ значительно расширяет исследовательские возможности биологов, почвоведов и материаловедов, позволяя в перспективе создать "полевой" вариант РЭМ.

Мощный прорыв в трансмиссионной электронной микроскопии был сделан в 1980-х гг., когда удалось создать ТЭМ с компьютерным анализатором элементного состава на базе спектрометра энергетических потерь. Метод спектрометрии энергетических потерь электронов (EELS - Electron Energy Loss Spectrometry) был известен давно и применялся для микроанализа в трансмиссионно-сканирующем режиме ТЭМ. Однако установка спектрометрической системы из двух магнитных призм и электростатического зеркала между двумя промежуточными линзами (а не под экраном и фотокамерой, как обычно) дала возможность гибко регулировать контраст ТЭМ-изображения, получать безаберрационные изображения толстых (до 1 мкм) срезов, а главное, получить элементно-селективные изображения в диапазоне элементов от В до U с разрешением порядка 0,5 нм и чувствительностью обнаружения до 10-20 г элемента (что соответствует, например, 150 атомам Са). Такое сочетание характеристик создает большие преимущества электронной микроскопии перед традиционными методами рентгеноспектрального микроанализа при изучении срезов и пленок.

Развитие компьютерной техники обусловило значительный прогресс в области математической обработки электронных изображений (компьютерная морфометрия). Разработанные аппаратно-программные комплексы позволяют: запоминать изображения, корректировать их контраст; расширять диапазон яркостей путем введения условных цветов; устранять шумы; подчеркивать границы микроучастков, выделять детали микроструктуры в заданном диапазоне размеров и оптической плотности; проводить статистическую обработку изображений и строить гистограммы распределения микрочастиц по размерам, форме и ориентации; реконструировать объемные изображения структуры композиционных материалов и иных объектов по микрофотографиям серийных срезов; реконструировать объемные изображения микрорельефа и строить профилограммы сечений по стереомикрофотографиям; рассчитывать локальные микроконцентрации элементов по элементно-селективным изображениям и спектрам; определять параметры кристаллич. решеток по электронограммам и др. Кроме того, встроенные в ТЭМ и РЭМ процессоры позволяют гибко управлять микроскопами, значительно снижают электроннолучевое повреждение образцов, повышают достоверность и воспроизводимость результатов анализа микроструктуры, облегчают труд исследователей.

К Электронная микроскопия близко примыкает туннельная сканирующая микроскопия.

Первый ТЭМ создали М. Кнолль и Э. Руска в 1928-31; первые РЭМ - М. фон Арденне (1937) и В.К. Зворыкин (1942); первый НВРЭМ выпустила в 1990 фирма "Хитачи". Сканирующий туннельный микроскоп изобрели в 1981 Т. Беннич и X. Рорер (Нобел. премия 1986).

Лит.: Шиммель Г., Методика электронной микроскопии, пер. с нем., М., 1972; Растровая электронная микроскопия и рентгеновский микроанализ, пер. с англ., т. 1-2, М., 1984.
