новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

ВОЛЬФРАМА КАРБИДЫ


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

ВОЛЬФРАМА КАРБИДЫ. Св-ва монокарбида WC приведены в табл. (см. также рис.). До 2525 °С устойчива модификация WC; выше 2525 °С- WC с кубич. решеткой (а = 0,4220 нм, z = 4, пространств, группа РтЗт). При 2720 °С разлагается. Т-ра Дебая 620 К. Устойчив на воздухе до ~430°С, при 800-1200 °С окисляется до WO3. Взаимод. при кипячении с HNO3, H2SO4, смесью НС1 с HNO3 (3:1). При нагр. в атмосфере Н2 содержание углерода уменьшается, особенно быстро в присутствии водяных паров. Взаимод. с С12 выше 500 °С. Получают WC взаимод. W и С в среде Н2 при 1430-1630 °С. Он м. б. получен также разложением W(CO)6 ок. 1030°С, взаимод. вольфрамовой кислоты, WO3 или (NH4)10[H2W12O42]*xcH2O с Н2 и СН4 при 900-1000 °С

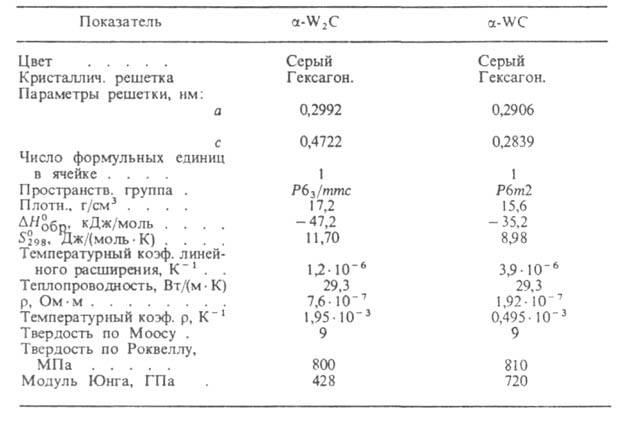

СВОЙСТВА КАРБИДОВ ВОЛЬФРАМА

WC - основа металлекерамич. твердых сплавов. Кроме того, его используют для легирования стали в произ-ве быстрорежущих инструментов, изготовления инструментов для обработки чугунов, бронз, латуней. керамики (в виде сплавов на основе WC), изготовления армирующих элементов буровых коронок, деталей аппаратуры в произ-ве синтетич. алмазов. нанесения износостойких наплавочных покрытий на металлич. поверхности (в частности, в виде сплава W с W2C); применяется также в кач-ве катализатора дегидрирования спиртов. циклогексана и др.

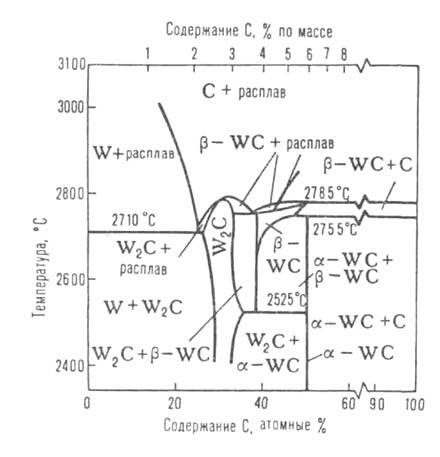

Фазовая диаграмма системы вольфрам - углерод.

Карбид дивольфрама W2C существует только при высоких температурах. При 1247-1427°С устойчив W2C; выше 1427 °С- W2C с кубич. решеткой (а = 0,4220 нм, z = 4, пространств, группа Fm3m); т. пл. 2755 °С. Взаимод. с HNO3 и смесью HF с HNO3, не реагирует с соляной кислотой и H2SO4. С хлором ок. 400 °С образует WCi6 и С. Получают W2C взаимод. W с сажей (3% по массе) при 3000-3230 oС, а также теми же способами, что и WC.

Лит.: Косолапова Т. Я., Карбид., М., 1968; Самсонов Г. В., Упад-хая Г. Ш., Не шпор B.C., Физическое материаловедение карбидов, К., 1974; Самсонов Г. В., Виницкий И. М., Тугоплавкие соединения, 2 изд., М., 1976. А. Н. Пилянкевич.




выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
