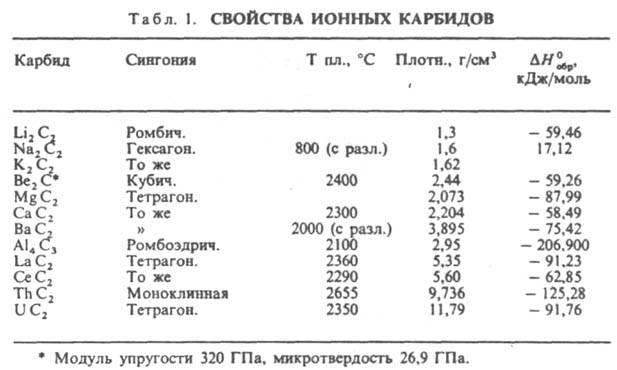

карбиды (от лат. carbo - уголь), соед. углерода с металлами, а также с бором и кремнием. По типу хим. связи карбиды делят на ионные (солеобразные), ковалентные и металлоподобные (ионно-ковалентно-металлические). Ионные карбиды (см. табл. 1) образуют металлы I и II гр. (соотв. М2С2 и МС2), РЗЭ и актиноиды (МС, М2С3, МС2), а также Аl. В этих соед. атом С в зависимости от типа гибридизации (sp3, sp2или sp) образует ионы С4-, (C=C4-, (С=С=С)4-, (C=C)2-.

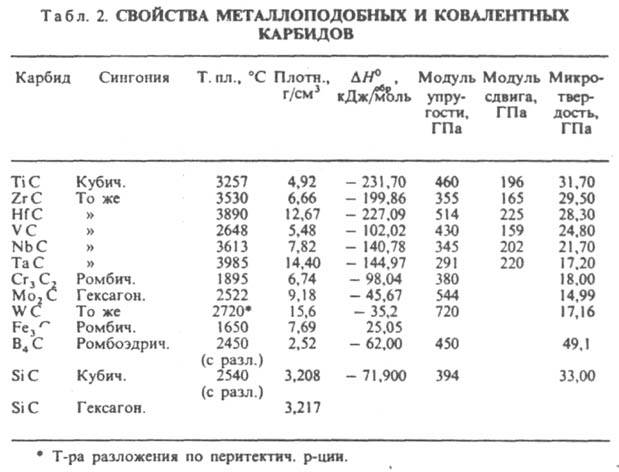

Ковалентные карбиды (см. табл. 2) образуют В и Si; атом С в этих соединениях находится в состоянии sp-, sp2- и sp3-гибридизации. Металлoподобные карбиды образуют переходные металлы IV-VII гр., Со, Ni и Fe. В этих карбиды связь металл-углерод ионно-ковалентная, причем атом С отрицательно заряжен, связь металл - металл чисто металлическая, атомы С между собой не связаны.
карбиды щелочных металлов кристаллизуются в решетках типа графита. атомы металлов размещаются между углеродными слоями, построенными из гексагoнальных сеток карбидов щелочноземельных металлов кристаллизуются в гранецентрированной тетрагон. решетке типа СаС2, карбиды РЗЭ, монокарбиды актиноидов и переходных металлов в гранецентрир. кубической типа NaCl, сесквикарбиды актиноидов М2С3 в объемноцентрир. кубич. решетке типа Рu2С3.
Ионные карбиды щелочных металлов разлагаются при температуре около 800 °С, карбиды щелочноземельных металлов в интервале 1800-2300°С, ковалентные карбиды и металлоподобные разлагаются и плавятся при более высоких температурах. В периодич. системе в пределах группы температуры плавления карбиды возрастают с увеличением порядкового номера металла и обычно в 1,5-2 раза выше, чем температуры плавления соответствующих металлов. Это обусловлено высокой прочностью связи М-С.
Металлоподобные карбиды обладают металлич. проводимостью, для них характерен положит. температурный коэф. r. Для сесквикарбидов величина r (достигает 500 мкОм.см) примерно на порядок выше, чем для дикарбидов и монокарбидов (20-50 мкОм.см). Дикарбиды РЗЭ также обладают металлич. свойствами. Карбиды В и Si, а также Be, Mg и Аl - полупроводники.
Мех. свойства карбидов зависят от прочности хим. связи, степени ее ковалентности и межатомного расстояния. наиб. высокой твердостью обладают карбиды В, Si, Be, а также монокарбиды РЗЭ и переходных металлов; твердость последних уменьшается при переходе от карбиды подгруппы IVа к карбиды подгруппы VIa. Все карбиды при комнатной температуре - хрупкие вещества, их пластич. деформация возможна в условиях всестороннего сжатия при очень высоких напряжениях.
Ковалентные и металлоподобные карбиды не разлагаются водой и большинством минер. кислот и щелочей.
Получают карбиды из элементов, восстановлением оксидов металлов, газофазным способом, металлотермически. Синтез из элементов осуществляют при высоких температурах в вакууме или инертной атмосфере. В зависимости от технол. параметров процесса образуются порошки с размером частиц от 0,5 мкм до 2 мм. Синтез может осуществляться в режиме горения, т. карбиды в результате реакции выделяется большое кол-во тепла, либо в плазме при 5000-10000 К в дуговых, высокочастотных и сверхчастотных плазмотронах. В результате быстрого охлаждения из парогазовой смеси элементов в плазмообразующем газе (Аr или Не) образуются ультрадисперсные порошки с размерами частиц 10-100 нм.
Восстановлением оксидов металлов производят наиб. важные соед. - бора карбиды, кремния карбиды, а также вольфрама карбиды, титана карбид и др. карбиды переходных металлов. Газофазным способом получают карбиды из хим. соед., которые испаряются, разлагаются, а затем восстанавливаются и взаимод. друг с другом, например:
2МСl + 2ССl4 + 5Н2 : 2МС + 10НСl.
Чаще всего этот синтез осуществляют в плазме, получая дисперсные порошки. По металлотермич. способу оксиды металлов восстанавливают металлами (Mg, Al или Са) в присутствии углерода, например:
МО + С + Мg : МС + МgО.
Особо чистые карбиды, не содержащие кислорода и азота, синтезируют взаимод. С и металла в расплаве др. металла или сплава, например TiC получают в сплаве Fe Ni.
Из ионных карбидов наиб. важен кальция карбид СаС2, из ковалентных В4С и SiC. Металлоподобные карбиды упрочняют чугун и сталь [Fe3C, (Fe,Cr)3C, Fe2W2C, (Fe,Cr,Mo)23C6], они являются основой твердых вольфрама сплавов (WC, TiC, WC, TiC, TaC, WC) и др. твердых сплавов (TiC, VC, Сr3С2, ТаС), используемых для обработки металлов резанием. карбиды применяют также как восстановители, раскислители и катализаторы, они входят в состав жаропрочных и жаростойких композиционных материалов, в т. ч. керметов.
