главная > справочник > химическая энциклопедия:

ПОЛИМЕТАКРИЛАТЫ

ПОЛИМЕТАКРИЛАТЫ, полимеры эфиров метакриловой кислоты общей ф-лы [— CH₂C(CH₃)(COOR)—]„. Наиб. практически важны поли-н-алкилметакрилаты- аморфные стеклообразные (R = С₁ — С₃), эластичные (R = С₂ — С₁₄) и воскообразные кристаллич. (R > С₁₄) полимеры. полиметакрилаты циклич. спиртов-аморфные стеклообразные полимеры, ненасыщ. спиртов-хрупкие стеклообразные сетчатые полимеры. полиметакрилаты отличаются от полиакрилатов с теми же R более высокими температурами стеклования; ниже приведены температуры стеклования некоторых полиметакрилаты:

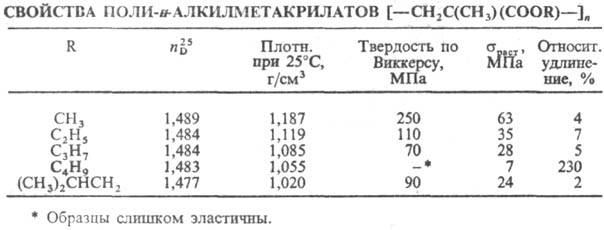

полиметакрилаты раств. в сложных эфирах. в т. ч. и в собств. мономерах. хлорир. и ароматич. углеводородах. поли-н-алкилметакрилаты (R = C₁ — С₆) раств. также в ацетоне. при дальнейшем увеличении длины R улучшается растворимость в менее полярных растворителях и снижается масло- и бензостойкость. полиметакрилаты устойчивы к действию воды. разб. растворов кислот и щелочей, света, О₂ . Разрушаются конц. минер. кислотами (H₂SO₄, HNO₃). При 80-100°С полиметакрилаты гидролизуются растворами кислот и щелочей до полиметакриловой кислоты. Термодеструкция (200-250 °С) полиметакрилаты алифатич. спиртов приводит к почти количеств. выходу мономера (~ 90%). Под действием у-излучения поли-н-алкилметакрилаты с R < С₆ также деполимеризуются, с R > С₆ образуют гели в результате сшивания боковых цепей. С увеличением н-алкильного R от С₁ до С₁₀ прочность. плотность, твердость и температуры стеклования полиметакрилаты уменьшаются, эластичность возрастает (см. табл.). При R > С₁₀ полиметакрилаты кристаллизуются в результате упаковки боковых цепей, причем температуры плавления растут с увеличением длины R.

Получают полиметакрилаты радикальной полимеризацией метакрилатов в массе, эмульсии или суспензии. реже-в растворе. Анионной полимеризацией на металлоорг. катализаторах получают стереорегулярные полиметакрилаты Наиб. широко применяют полимеры метил-, этил- и-бутилметакрилатов, а также их сополимеры

друг с другом и с метакриловой кислотой для произ-ва орг. стекол (см. Полиметилметакрилат. Стекло органическое), протезов (хирургия, стоматология) и контактных линз для глаз (на основе гидрофильных полиметакрилаты-см. Полимерные гидрогели). Полимеры н-бутил- и изобутилметакрилатов, их сополимеры используют для приготовления клеев и лаков (см. Полиакриловые лаки, Клеи синтетические), а также как связующие в произ-ве слоистых пластиков.

Первое пром. производство пластмасс на основе полиметакрилаты освоено в Германии и США в кон. 20-х гг. 20 в.

Лит.: Энциклопедия полимеров, т. 2, М., 1974, с. 179; Платэ Н. А., Шибаев В. полиметакрилаты, Гребнеобразные полимеры и жидкие кристаллы, М., 1980; Tsvetkov V. N., Andreeva L. N., "Advances in Polymer Science", 1981, v. 39, p. 95-208. В.полиметакрилаты Шибаев.
