НАТРИЯ СИЛИКАТЫ, соли кислот кремния. Бесцв. кристаллы или стеклообразные вещества. Известны: метасиликат Na2SiO3, ортосиликат Na4SiO4, пиросиликат Na6Si2O7, a также пентаоксодисиликат Na2Si2O5, октаоксотрисиликат Na4Si3O8, гептаоксотрисиликат Na2SiO3, октасиликат Na6Si8O19, гидраты метасиликата Na2Si3O7•nН2О, где n=1,5-9, гидраты пиросиликата Na6Si2O7.nН2О, где п = 3, 5, 11; выделены гидроксо- и гидросиликаты NaHSi2O4(OH)2.2H2O, NaSi2O3(ОН)3•Н3О, NaSi7O13(OH)3 x х 3Н2О, Na2H2SiO4•7Н2О, NaHSi2O5 и др. Св-ва некоторых из них см. в таблице.
Н.с. раств. в воде, не обнаруживая точки насыщения, причем м. б. получены очень концентрир. густые коллоидные растворы. Для получения растворов Н.с. используют стеклообразные продукты с разл. соотношениями Na2O/SiO2. Водные растворы Н.с. подвергаются гидролизу и имеют сильную щелочную реакцию: при рН < 10,9 неустойчивы и выделяют кремнекислоту в виде геля.
Все кристаллич. безводные Н.с. получают кристаллизацией стекол соответствующего состава (см. Стекло растворимое). Н. с. используют как компоненты шихты в произ-ве стекла, для получения алюмосиликатных катализаторов, цеолитов, в производстве теплоизоляц. материалов, жаростойких и кислотоупорных бетонов, жидкого стекла.

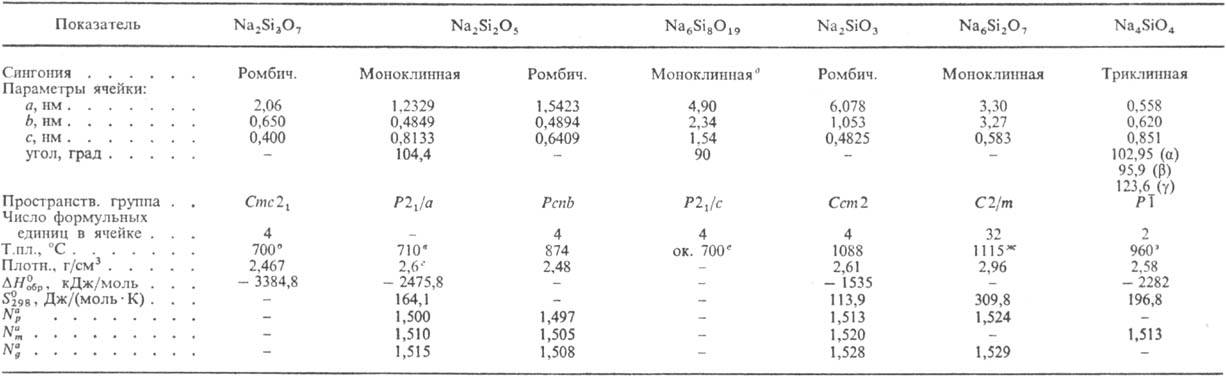

СВОЙСТВА СИЛИКАТОВ НАТРИЯ
aNg, Nm и Np -показатели преломления, соотв. больший,средний и меньший. bТ. разл. (Na2Si3O73Na2O•SiO2 + SiO2).вT-pa полиморфного перехода, DH перехода 6,3 кДж/моль.гПлотн. стеклообразного 2,51 г/см3. дИзвестна др. моноклиннаяформа с т.пл. 808°С (инконгруэнтно). еТ. разл.(Na6Si8O19b-Na2 Si2О5 + Na2Si3O7). жПри 620 °C начинаетразлагаться (Na6Si2O7Na4SiO4 + Na2SiO3).з'T-pa перехода вмоноклинную модификацию (т. пл. 1120°С, плотн. 2,60 г/см3).
