новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
тендеры / аналитика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы

расширенный поиск
каталог ресурсов
электронный справочник
авторефераты / книги
форум химиков
подписка / опросы
проекты / о нас

реклама на сайте
контакты
Магазин химических реактивов
поиск


главная > справочник > химическая энциклопедия:

Герметики


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Герметики (герметизирующие составы), пастообразные или вязкотекучие композиции на основе полимеров или олигомеров, которые наносят на болтовые, заклепочные и др. соединения с целью предотвращения утечки рабочей среды через зазоры конструкции. Герметизирующий слой образуется непосредственно на соединительном шве в результате отверждения (вулканизации) полимерной основы или испарения растворителя; существуют также герметики, которые после нанесения на герметизируемую пов-сть никаких изменений не претерпевают (невысыхающие замазки).

Осн. требования к герметикам: высокие эластичность, прочность. адгезия к материалам конструкции, тепло- и морозостойкость, устойчивость к действию рабочих сред, влаги, света, озона. коррозионная инертность по отношению к пов-стям, контактирующим с герметиками, а в некоторых случаях, кроме того,-хорошие электроизоляц. св-ва, стойкость к действию ионизирующих излучений и др. Желательно также, чтобы герметики были способны вулканизоваться при комнатной температуре, не требовали длит. сушки и не содержали токсичных компонентов.

Герметики наносят на предварительно очищенные и обезжиренные пов-сти при помощи шприца, шпателя, кисти или пульверизатора (в зависимости от консистенции герметика. При необходимости повышения адгезии герметика на пов-сть детали м. б. нанесен спец. подслой. Для внутришовной герметизации (см. рис.) применяют обычно уплотнительную ленту (ткань, покрытую слоем невысыхающей замазки) или самовулканизующуюся пасту. Первую закладывают между соединяемыми деталями (стык дополнительно герметизируют замазкой или самовулканизующейся пастой), пасту наносят на герметизируемые пов-сти перед сборкой конструкции. Поверхностную герметизацию осуществляют после сборки при помощи низковязких герметиков, в состав которых могут входить растворители. Выбор способа определяется типом конструкции и условиями ее эксплуатации. Так, для емкостей с агрессивными жидкостями. находящимися под избыточным давлением. используют комбиниров. герметизацию, для жестких конструкций с небольшими зазорами — поверхностную. Малогабаритные изделия (напр., приборы) герметизируют, погружая их в герметики ("обволакивание"), или заливкой.

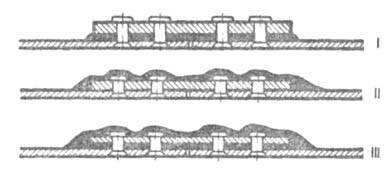

Схемы герметизации стыков конструкций (слой герметика зачернен): I-внутри-шовная; II-поверхностная; III -комбинированная.

Основа герметиков -к аучуки (гл. обр. полисульфидные и кремний-органические, а также бутадиеновые, уретановые, бутадиеннитрильные, фторкаучуки. бутилкаучук. полиизобутилен) и синтетич. смолы, например феноло-формальдегидные, эпоксидные.

Области применения герметиков разнообразны. Замазки широко используют в стр-ве для уплотнения стыков панелей, стеклопакетов, швов бетонных покрытий и др. Самовулканизующимися пастами герметизируют клепаные, болтовые и др. соединения в кабинах, топливных баках, приборных отсеках самолетов и ракет, кузовах и бензобаках автомобилей и тракторов, водонепроницаемых переборках и отсеках судов. В хим. промышленности герметики используют для уплотнения трубопроводов и др. аппаратуры, герметизации нефтехранилищ, в радиоэлектронной промышленности и электротехнике - для защиты деталей приборов и блоков от влаги и мех. воздействий. Благодаря простоте применения герметики, особенно кремнийорганические, служат материалом для получения теплозащитных, антикоррозионных, эрозионностойких, демпфирующих и гидроизолирующих покрытий. Их используют как эластичные клеи, а также в произ-ве эластичных форм для создания отливок и слепков в медицине, например стоматологии и криминалистике.

Большинство полисульфидных герметиков-самовулканизующиеся пасты на основе жидких линейных полисульфидных олигомеров (мол. м. 1500-4000) с концевыми SH-группами. В состав этих герметиков входят наполнители (мел, ТiO2, литопон, техн. углерод), компоненты, улучшающие адгезию (феноло-формальд. или эпоксидные смолы), вулканизующие агенты (PbO2, MnO2, Na2Cr2O7, и-хинондиоксим и др.), пластификаторы. Поставляют герметики не менее чем в двух упаковках, одна из которых содержит герметизирующую пасту, другая-вулканизующую систему. Компоненты состава смешивают непосредственно перед применением. Жизнеспособность готовых к употреблению герметиков, зависящая от соотношения компонентов, температуры и влажности среды,-от 0,5 до 12 ч. Вулканизация герметиков (24-72 ч при комнатной температуре) происходит в результате окисления концевых и боковых SH-групп, сопровождающегося ростом молекулярных цепей и их сшиванием. Вулканизованные полисульфидные герметики - достаточно прочные и эластичные материалы с хорошей адгезией к металлич. и неметаллич. пов-стям (см. табл.), обладающие высокой атмосфере- и влагостойкостью, а также устойчивостью к действию мн. агрессивных сред, например керосина, бензина. минер. масел, разб. кислот и оснований. Эти герметики не коррелируют металл (кроме Ag), температурный интервал их эксплуатации от — 60 до 150 °С.

Существуют также однокомлонентные полисульфидные герметики, поставляемые в готовом к употреблению виде и способные медленно вулканизоваться под действием влаги воздуха. и невысыхающие замазки на основе высокомол. каучука, наполненного мелом, техн. углеродом или асбестом, пригодные для эксплуатации от - 50 до 50 °С

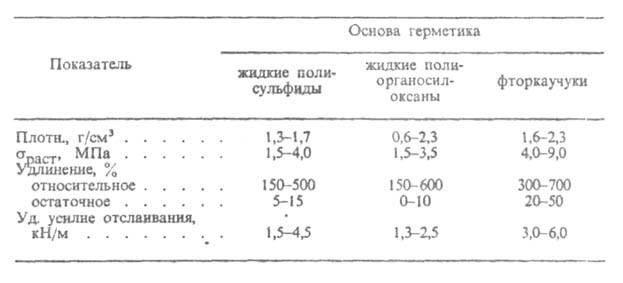

СВОЙСТВА ВУЛКАНИЗОВАННЫХ ГЕРМЕТИКОВ

Кремнийорганические герметики-трех-, двух-или однокомпонентные самовулканизующиеся пасты на основе линейных полиорганосилоксандиолов (мол. м. 20-100 тыс.) с алкильными или арильными радикалами у атома SL Составы содержат минер. наполнители (напр., SiO2, TiO2, ZnO) и вулканизующие агенты (эфиры орто-кремниевой кислоты, алкилтриацетоксисиланы и др.), функц. группы которых взаимод. с концевыми ОН-группами олигомера при комнатной температуре в присут. спец. катализаторов (оловоорг. соед., амины) или под действием влаги воздуха. Компоненты герметиков смешивают перед применением; жизнеспособность составов 0,5-10 ч, продолжительность вулканизации 12-72 ч.

Однокомпонентные кремнийорг. герметики хранят в герметичных тубах; продолжительность их вулканизации зависит от влажности среды и толщины герметизирующего слоя (для слоя 2-3 мм ок. 24 ч).

Вулканизов. герметики> на основе полиорганосилоксанов характеризуются удовлетворительными мех. и высокими диэлек-трич. свойствами, атмосфере- и влагостойкостью, малой коррозионной активностью, биол. инертностью. Эти герметики не стойки к действию нефтяных топлив и предназначаются для работы в воздушной среде. Для крепления некоторых герметиков такого типа к разл. пов-стям используют спец. подслои (праймеры). Интервал рабочих температур наиб. распространенных герметиков на основе полидиметилсилоксанов - от — 60 до 300 °С. Составы на основе полиорганосилоксанов с фенильными группами сохраняют эластичность при температурах от — 120 до 300 °С, некоторые модификации-до 350 °С (при морозостойкости -60°С).

На основе гомополимеров метилтрифторпропилсилоксана или его сополимеров с диметилсилоксаном получают герметики, близкие по способам вулканизации и мех. св-вам к полидиметилсилоксановым, но превосходящие их по стойкости к нефтяным топливам, маслам и некоторым др. агрессивным средам. Эти герметики могут быть как двух-, так и одноупаковочными. Они работоспособны в тошшвах и воздушной среде от -90 до 250 °С

Особая группа кремнийорг. составов - пеногерметики, которые после смешивания компонентов превращаются при комнатной температуре в резиноподобный пористый материал (плотн. 0,4-0,7 г/см3) в результате идущих одновременно процессов вспенивания и вулканизации. Достоинства этих герметиков - высокие диэлектрич. свойства и малое водопоглощение; их температура хрупкости — 76 °С.

Герметики на основе фторкаучуков (сополимеров винилиденфторида с гексафторпропиленом) содержат наполнители, вулканизующие агенты и орг. растворители (кетоны, сложные эфиры). Нанесенный состав сушат и вулканизуют, ступенчато нагревая его до 60-70 °С, с послед. выдержкой при этой температуре в течение 12-24 ч. Некоторые герметики этого типа можно вулканизовать при комнатной температуре. Вулканизов. герметики характеризуются высокими мех. свойствами, водо-и атмосферостойкостью, исключительной устойчивостью к действию масел, топлив и др. агрессивных сред при температурах до 250 °С; их недостаток-низкая морозостойкость (не ниже -30°С).

В состав герметиков на основе бутадиен-нитрильных каучуков входят наполнители, феноло-формальд. смолы, орг. растворители и др. Невулканизов. составы, образующие герметизирующий слой в результате испарения растворителя, обладают хорошей адгезией и стойкостью к действию бензина. керосина и воды. Их термостойкость не превышает 100°С. Прочные и топливостойкие вулканизованные бутадиен-нитрильные герметики работоспособны до 150°С

В зарубежной практике получили распространение герметики на основе неполярных полимеров и олигомеров, например жидких полибутадиендиолов, полиуретанов, НК, способные вулканизоваться при умеренной и даже комнатной температурах. Двухкомпонентные герметики такого типа используют преим. как электроизоляц. компаунды. Известны также невулканизующиеся замазки-смеси высокомол. насыщ. каучуков (полиизобутилена, двойного этилен-пропиленового) с наполнителями. Они просты в применении, обладают хорошей адгезией к металлам и сохраняют свои свойства от —40 до 90 °С. Разработаны высыхающие замазки на основе термоэластопластов (бутадиен-стирольных и др.), образующие после испарения растворителя прочный эластичный герметизирующий слой ( 7-10 МПа, относит. удлинение 600-800%), работоспособный от —70 до 80 °С. Все герметики на основе неполярных полимеров неустойчивы к действию топлив и масел и предназначены для работы только в воздушной среде.

Герметики на основе синтетических смол (феноло-формальд., эпоксидных) представляют собой, как правило, растворы или дисперсии в орг. растворителях (напр., этаноле) или воде. После их высыхания или отверждения образуются твердые прочные слои, стойкие к бензину, керосину и маслам, обладающие хорошей адгезией к металлу. Невысокие относит, удлинения отвержденных герметиков исключают возможность их применения для герметизации соед., подвергающихся при эксплуатации значит. деформированию и (или) тепловым ударам. Пример феноло-формальд. состава - замазка арзамит, которая через 24 ч после введения ускорителя отверждения образует при комнатной температуре прочный герметизирующий слой, стойкий к действию воды, орг. растворителей (бензол, толуол), NaOH, H2SO4, HC1, орг. кислот и др. О свойствах герметиков на основе эпоксидных смол см. Компаунды полимерные

Лит.: Смыслова Р.А., Котлярова С.В., Справочное пособие по герметизирующим материалам на основе каучуков, М., 1976; Клеи и герметики, под ред. Д. А. Кардашова, М., 1978, с. 132-91; МудровО.А., Савченко И. М., Шитов В. С., Справочник по эластомерным покрытиям и герметикам в судостроении, Л., 1981 © Н.Б. Барановская.




выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
