новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

ПОЛИОЛЕФИНОВЫЕ ВОЛОКНА


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

ПОЛИОЛЕФИНОВЫЕ ВОЛОКНА, синтетич. волокна, получаемые главным образом из изотактич. полипропилена, полиэтилена, реже-из поли-4-метил-1-пентена. Формуют из расплавов полимеров экструзионным методом (см. Формование химических волокон); выпускают в виде комплексных нитей, мононитей. нитей из ориентир. пленки (плоской и фибрил-лированной) и резаного волокна. Ориентац. вытягивание сформованных волокон (в 5-10 раз) осуществляют на обогреваемой металлич. пов-сти или в воздушной среде при температуре на 20-30 °С ниже температуры плавления полимера. Фибрил-лир. нити изготовляют из ориентир. полосок пленки шириной 1-50 мм и толщиной 25-80 мкм, пропуская их через вращающийся валок-фибриллятор, на пов-сти которого размещены иглы (6-64 на 1 см). При контакте с ними на пов-сти пленки образуются надрезы, увеличивающиеся в размерах. Фибриллирующее устройство включает: фибрил-лятор; "плавающий" вал для изменения угла обхвата фиб-риллятора пленкой; тянущий блок, состоящий из трех валков, с помощью которых пленка получает необходимое натяжение.

Часть волокон и нитей выпускают окрашенными; крашение проводят в массе орг. и неорг. пигментами (см. также Крашение волокон). Для повышения устойчивости полиолефиновые волокна при нагр. и УФ облучения в полиолефины на стадии их синтеза или грануляции вводят стабилизаторы (фенолы, ароматич. амины. аминофенолы или др. соед.).

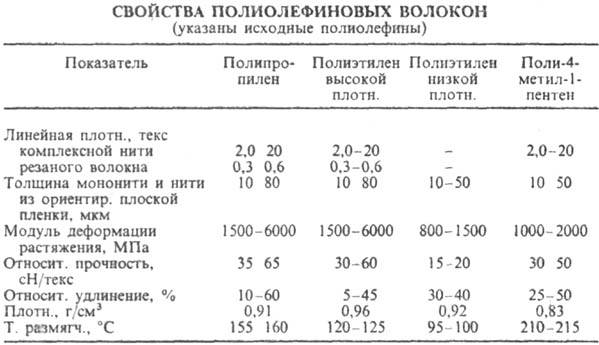

Осн. свойства полиолефиновые волокна приведены в таблице. Прочность фибрил-лир. нитей с повышением степени фибрилляции снижается. Волокна и нити обладают высокими диэлектрич. свойствами (е 2,1-2,5 при частоте 1·106 Гц). Трудно воспламеняются, но горят. Гидрофобны, устойчивы в кислотах и щелочах [за исключением конц. кислот: HNO3 и хлорсульфоновой SO2(C1)OH]. Не раств. в неполярных орг. растворителях (бензол, толуол. декалин. тетралин) ввиду высокой кристалличности полио-лефинов при комнатной температуре, но с повышением температуры набухают, а затем растворяются. Устойчивы к действию микроорганизмов.

Достоинства полиолефиновые волокна-высокая эластичность и низкая стоимость благодаря доступности сырья; недостатки - низкая светостойкость и относительно невысокая температура плавления.

Выпускают полиолефиновые волокна под след. торговыми назв.: алатон, гер-кулон, комфорлон, мераклон, пайлен, рафия, спанстрон, ульстрон, хайфекс и др. Применяют в произ-ве нетонущих канатов, брезентов, рыболовных сетей, фильтровальных, тарных и обивочных тканей, ковровых изделий, тканей для верх. одежды и др.

Разработан способ получения высокомодульных (до 200 МПа) и высокопрочных (до 5 ГПа) полиолефиновые волокна из 2-3%-ных растворов полиэтилена высокой плотности (мол. м. 1,5-106). Сформованные нити подвергают высокоориентац. вытяжке до 40000 %; используют их главным образом для получения композиц. материалов.

Мировое производство 1,5 млн. т (1985). Впервые производство волокна из полипропилена осуществлено в Италии (1958).

Лит.: Зверев М. П., в кн.: Карбоцепные синтетические волокна, под ред. К. Е. Перепелкина, М., 1973, с. 491-589; Зверев М. П., Абдулхакова 3. 3., Волокнистые материалы из ориентированных полимерных пленок, М., 1985; Kunugi Тоshiо, "Karaky corё/Chem. Jnd." (Japan), 1987, v. 38, № 6, p. 509-14.

М.П. Зверев




выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
