новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

Бора нитрид


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Бора нитрид BN. При обычных условиях устойчива графитоподобная модификация: т. пл. ок. 3000°С; С°р 19,71 Дж/(моль*К); 81 кДж/моль,

- 250,5 кДж/моль; So298 14,81 Дж/(моль*К); давление пара над твердым BN при 2000 К 5 Па; теплопроводность в направлении осей а и с соотв. 2 и 200Вт/(м*К); ок. 105 Ом*м; полупроводник (см. также табл.). При высоких давлениях BN переходит в BN (см. рис.) и метастабильный BN, которые по твердости близки к алмазу.

Бора нитрид устойчив в атмосфере О2 до ~700°С, разлагается горячими растворами щелочей с выделением NH3 (особенно реакционноспособен BN). При комнатной температуре с HF образует NH4[BFN], с F2-BF3 и N2. Получают FN гл. обр. взаимод. В2О2 с NH3 ок. 2000oС в присутствии восстановителя (обычно угля), а также плазмохим. методом (аморфный В подают в струю азотной плазмы при 5000-6100 К) или пиролизом смеси летучих соед. бора и азота при 1300-2300 К. Модификация BN образуется из BN выше 1350°С и давлениях выше 5 ГПа в присутствии щелочных или щелочноземельных металлов или их нитридов, а также без них при более высоких давлениях (6-13 ГПа). Модификацию BN получают из BN, гл. обр. с помощью ударного сжатия при давлениях выше 13 ГПа. Бора нитрид BN служит для изготовления высокоогнеупорных материалов, термостойкого волокна, как сухая смазка в подшипниках, полупроводник или диэлектрик, нитрид, обогащенный изотопом 10В, - поглотитель нейтронов в ядерных реакторах; и BN - сверхтвердые абразивные материалы.

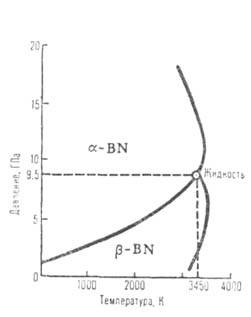

Диаграмма состояния нитрида бора.

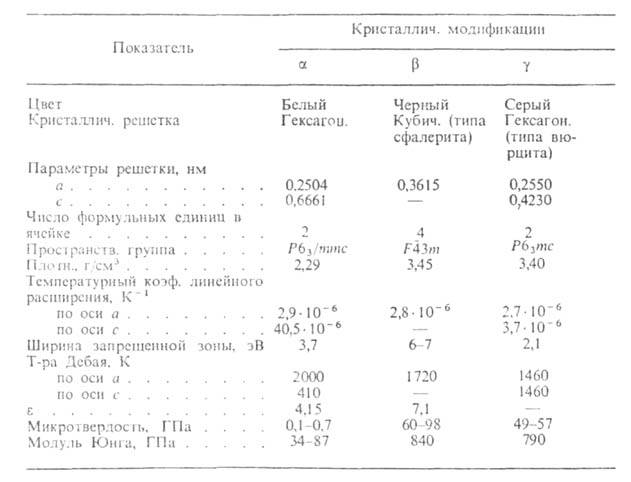

СВОЙСТВА НИТРИДА БОРА

Лит.: Самсонов Г. В., Неметаллические нитриды, М., 1969; Курдюмов А. В., Пилянкевич А. Н., Фазовые превращения в углероде и нитриде бора, К., 1979. © А.Н. Пилянкевич, А. В. Курдюмов.

Дополнительная информация: "Бора нитрид: химические и физические свойства".


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
