новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

Натрия бораты


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Натрия бораты, натриевые соли кислот бора. Св-ва безводных натрия бора и их гидратов приведены соотв. в табл. 1 и 2. Среди безводных натрия боратов известны также Na3BO3, Na4B2O5, Na6B4O9 и др., среди гидратов-Na2B5O7(OH)3.2H2O (минерал эцкуррит), Na2B5O8 (ОН).2O (минерал насинит), Na4B10O16(OH)2.2О (минерал бирингучит) и др.

Д е к а г и д р а т т е т р а б о р а т а н а т р и я Na2B4O7 x х 10Н2О (минерал бура. или тинкал) имеет строение Na24О5(ОН)4].2О; в сухом воздухе постепенно выветривается; т. пл. 60,8 °С (инконгруэнтно, с образованием тетрагидрата). При нагр. на воздухе декагидрат переходит в метастабильный п е н т а г и д р а т Na2B4O7.5H2O (минерал тинкалконит), имеющий строение Na2 [B4O5(OH)4] x х 3Н2О; гигроскопичен; при поглощении влаги из воздуха превращ. в декагидрат, при нагр. до 136°С-в тетра-гидрат Na2B4O7.4H2O (минерал кернит). Тетрагидрат имеет строение Na, [В4О6(ОН)2].2О; из водных растворов кристаллизуется выше ~60°С. При нагр. до 161 °С тетрагидрат превращ. в д и г и д р а т (минерал метакернит), имеющий строение Na24О5 (ОН)4], при 260 °С- в аморфный м о н о г и д р а т, при 380 °С полностью обезвоживается, давая безводный стеклообразный Na2B4O7, который постепенно кристаллизуется.

Т е т р а б о р а т Na2B4O7 имеет метастабильные b (ромбическая) и g (моноклинная) модификации с т. пл. соотв. 664 и 710 °С; т. кип. 1575 °С (пары обеднены В2О3); при охлаждении расплав легко образует стекла с плотн. 2,36 г/см3; в присутствии паров воды испаряется в виде NaBO2 + НВО2; расплав легко растворяет оксиды металлов. гигроскопичен, растворимость в воде 3,1% (25 °С), 9,5% (50 °С). Водные растворы Na2B4O7 обладают буферными свойствами. Р-римость Na2B4O7 при 25 oС в этаноле-0,05%, ацетоне-0,006%, не раств. в диэтиловом эфире. глицерине. в метаноле раств. с образованием борорг. соединений.

Получают Na2B4O7.10Н2О перекристаллизацией прир. буры или кернита, взаимод. прир. бора.ов - боронатрокальцита, ашарита и т.п. (см. Бораты неорганические)-с Na2CO3 и NaHCO3 при нагр., действием Na2CO3 на Н3ВО3, СО2 на раствор NaBO2. Бура – сырье для получения Н3ВО3 и др. соед. В; компонент флюсов для сварки и пайки металлов. шихты для глазурей. эмалей. стекла и керамики. моющих ср-в, электролитов для осаждения Ni и др. металлов. протрава при крашении, антисептик, консервирующее ср-во для обработки кож. пропитки древесины. микрокомпонент удобрений. реагент при получении гербицидов, ингибиторов коррозии. антифризов. изоляц. материалов, крахмала и клеев. Мировое производство 1,5 млн. т/год (1977).

М е т а б о р а т н а т р и я NaBO2 кристаллизуется из водных растворов (содержащих небольшой избыток NaOH) в виде гидратов с 4 (ниже 58 °С) или с 2 (58-112 oС) молекулами воды; в интервале от 112°С до температуры кипения насыщ. раствора (120,2 °С) кристаллизуется NaBO2.0,5H2O, который обезвоживается при 306 °С. Известны также моногидрат и гидрат Na3[B3O5(OH)2]. Т е т р а г и д р а т NaBO2.4H2O образует кристаллы триклинной сингонии с плотн. 1,743 г/см3; Np = 1,443, Nm = 1,467, Ng = 1,480. Для безводного NaBO2 известна также метастабильная модификация с т. пл. 934 °С; испаряется без разложения; т. кип. 1434°С; растворимость в воде 20,2% (20 °С), 39% (60 °С), 55% (100 °С), легко образует пересыщ. растворы; не гигроскопичен; растворимость в этиленгликоле 6,98% (25 °С), в этаноле и эфире не растворяется. Получают NaBO2.4H2O действием NaOH на Na2B4O7 или Na2CO3 на Са(ВО2)2. Используют как исходное вещество для получения пербората Na и др. соед. В, боросиликатных стекол, как компонент гербицидов и антифризов. Гидраты Na2B4O7 и NaBO2, а также вяжущие материалы из них перспективны для защиты от нейтронного излучения.

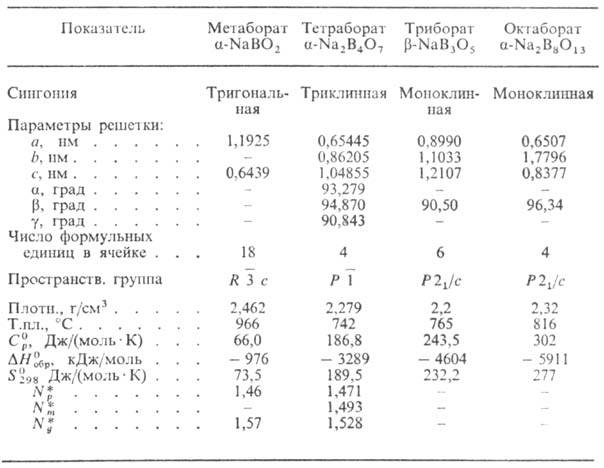

Табл. 1.-ХАРАКТЕРИСТИКА БЕЗВОДНЫХ БОРАТОВ НАТРИЯ


* Np, Nm и Ng-соотв. меньший, средний и больший показатели преломления.

Табл. 2.-ХАРАКТЕРИСТИКА КРИСТАЛЛОГИДРАТОВ БОРАТОВ НАТРИЯ


П е н т а б о р а т NaB5O8 кристаллизуется из водных растворов в виде п е н т а г и д р а т а (минерал сборгит), имеющего строение Na [B5O6 (ОН)4]•3Н2О; при нагр. в водном растворе он превращ. при 106°С в т е т р а г и д р а т, а при нагр. на воздухе при 117°С-в д и г и д р а т. Последний при 308°С переходит в м о н о г и д р а т, который обезвоживается при 350 °С; растворимость пентабората в воде (для безводной соли) 10,6% (20 °С), 21,8% (50 °С), 50,3% (100 °С); т. кип. насыщ. раствора 109,6 °С; не раств. в спирте. Получают NaB5O8.5H2O взаимод. Na2B4O7 с В2О3 или Н3ВО3 или бора.а Са с Na2CO3 и СО2. Используют для получения др. соед. В, как дефолиант для хлопка, гербицид, пропитку для огнестойких тканей, микрокомпонент удобрений.

Лит.: Ткачев К. В., Плышевский Ю. С., Технология неорганических соединений бора. Л., 1983. © П. И. Федоров.




выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
