новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

АНТИМОНИДЫ


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

АНТИМОНИДЫ (стибниды), соед. сурьмы с металлами. Кристаллич. в-ва с металлич. блеском, обычно серебристо-белого или серого цвета, с относительно высокими температурами плавления. Обладают металлич. или полупроводниковой проводимостью; некоторые антимониды при низких температурах-сверхпроводники. Щелочные металлы образуют антимониды состава M3Sb, MSb и, начиная с К, MSb2 и др. Число образуемых антимониды увеличивается от Li к Cs. Для соед. M3Sb характерна гексаген. Кристаллич. решетка типа Na3As, для MSb-моноклинная типа LiAs, для MSb2-моноклинная типа MgCu2. антимониды щелочных металлов - полупроводники с шириной запрещенной зоны 1,0-1,5 эВ. Медь и серебро образуют по неск. бер-толлидных фаз; для Си известен также Cu2Sb. Получены только высшие антимониды Au-AuSb2 и AuSb3.

Для элементов II группы характерно образование M3Sb2. Для Be и Mg известны антимониды только такого состава; другие щел.-зем. металлы дают ряд антимониды, в т.ч. MSb и MSb3, причем число соед. увеличивается от Са к Вантимониды Цинк и кадмий образуют антимониды составов M3Sb2, MSb и M3Sb4, ртуть-Hg3Sb2.

Металлы подгруппы Ilia образуют антимониды состава MSb, имеющие наиб. практич. значение. Все они, кроме металло-подобного TISb, кристаллизуются в кубич. решетке типа сфалерита и являются полупроводниками. С ростом атомного номера металла увеличиваются межатомные расстояния в молекулах. понижаются температуры плавления, ширина запрещенной зоны и энергия диссоциации. уменьшается твердость и повышается плотность соединений. Элементы подгруппы III6, включая лантаноиды и актиноиды. образуют ряд антимониды, из которых наиб. характерны: MSb (со структурой типа NaCl), M2Sb (с тетрагон, кристаллич. решеткой), M4Sb3, MSb2 (с моноклинной или тетрагон, решеткой), M5Sb3 (с гексагон. решеткой типа Mn5Si3).

Из элементов подгруппы IVa только для Sn известен SnSb (с кубич. кристаллич. решеткой). Переходные металлы IV-VIII групп образуют разнообразные антимониды, из которых чаще других встречаются MSb, MSb2, MSb3, M2Sb, M3Sb. Число соед. при переходе от IV группы к VI уменьшается, а далее, начиная с подгруппы Со, снова увеличивается. При переходе от четвертого к шестому периоду наблюдается тенденция к уменьшению числа антимониды наиб. число антимониды у Ni (6), V и Rh (по 5). Для Сг, Mn, Fe, Ru известно по два антимониды, для Mo, W и Os - пo одному (Mo3Sb7, WSb и OsSb2). Большинство соед. состава MSb имеет гексагон. кристаллич. решетку типа NiAs или ромбическую типа МпР. Для MSb2 характерна структура типа пирита или марказитантимониды Соед. M2Sb кристаллизуются обычно в тетрагон. решетке типа Cu2Sb. Элементы подгруппы Со образуют антимониды состава MSb3 с кубич. кристаллич. решеткой типа CoAs3, элементы подгруппы Ti и V - соед. M3Sb с кубич. решеткой типа или Cr3Si.

Большинство антимониды переходных элементов металлоподобны, некоторые соед. MSb2 и особенно MSb3 - полупроводники, причем с увеличением атомной массы металла в пределах группы ширина запрещенной зоны возрастает. Некоторые антимониды при низких температурах становятся сверхпроводниками. наиб. высокие температуры перехода у Nb5Sb4 (8,60 К), Ti3Sb (5,80 К). Некоторые антимониды - антиферромагнетики с относительно высокими точками Нееля. 723 К для CrSb, 213 К для USb. Другие, например MnSb, MnSb2, - ферромагнетики. для которых характерны анизотропия магн. свойств и изменение с температурой направления наиб. магн. восприимчивости.

Известен ряд двойных антимониды, например: LiCdSb, K2CuSb2, BaZn2Sb2, TiSnSb, ZnSnSb2, NbSnSb. По св-вам близки к антимониды антимонохалькогениды MSbX, где X = S, Se, Те. Эти соед. металлоподобны или полупроводники, при низких температурах некоторые из них становятся сверхпроводниками.

антимониды щелочных и в неск. меньшей степени щел.-зем. металлов химически очень активны, легко окисляются, гидроли-зуются водой с выделением SbH3. Антимониды Mg и А1 менее активны, но легко разлагаются разб. кислотами. Все остальные антимониды взаимод. только с конц. кислотами или царской водкой. С увеличением содержания Sb в антимониды их хим. устойчивость повышается. Некоторые антимониды, в частности образуемые щелочными металлами. раств. в солевых расплавах. например в смесях LiCl-LiF или NaCl-Nal.

Известно ок. 15 сравнительно редких минералов. относящихся к антимониды, например дискразит Ag3Sb, брейтгауптит NiSb, уль-манит NiSbS.

антимониды синтезируют главным образом сплавлением компонентов в вакууме или в инертной атмосфере, иногда под слоем флюса (напр., из NaCl, KC1, СаС12, ВаС12). Мелкие кристаллы и пленки получают из газовой фазы - сублимацией компонентов или путем хим. транспортных реакций. Монокристаллы выращивают методами направленной кристаллизации, вытягивания из расплава, горизонтальной зонной плавки. Эпитаксиальные пленки получают вакуумным напылением, осаждением из жидкой и газовой фаз. Некоторые антимониды (напр., SnSb, Cu2Sb) образуются в сплавах (баббитах, сурьмяных бронзах и др.). Осн. область применения антимониды - полупроводниковая техникантимониды

СВОЙСТВА АНТИМОНИДОВ

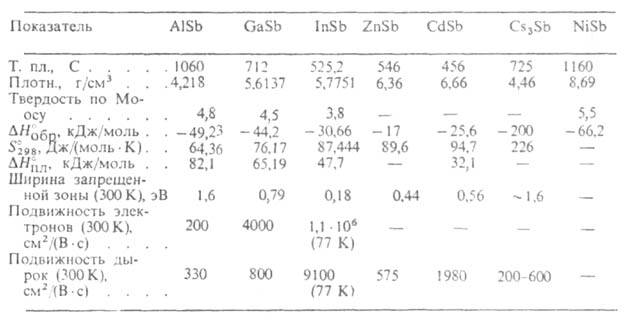

Св-ва важнейших антимониды приведены в таблице. Антимонид алюминия AlSb-темно-серые с синеватым отливом кристаллы с металлич. блеском, решетка кубическая (а = = 0,61355 нм); перспективный материал для солнечных батарей и электронных приборов, работающих при температурах до ~500°С. Антимонид цинка ZnSb - серые кристаллы с металлич. блеском, решетка ромбическая (а= 0,6128 нм, b = 0,7741 нм, с = 0,8115 нм, пространств. группа Рbса); материал для термоэлектрич. приборов. Антимонид цезия Cs2Sb - черные кристаллы с металлич. блеском, решетка кубическая (а = 0,9180 нм); используется для изготовления фотоэмиттеров с высоким квантовым выходом. Антимониды Cd и Mg, а также тройные соед. типа ZnSnSb2 - перспективные полупроводниковые материалы; Th3Sb4 может использоваться в кач-ве высокотемпературного термоэлектрич. материала; NiSb, как и др. антимониды с металлич. проводимостью (CrSb, CoSb), предложено использовать как компоненты эвтектич. композиций с InSb и GaSb для магнитосопротивлений, детекторов ИК-излучения и др.

Осн. опасность при работе с антимониды представляет SbH3, выделяющийся при действии воды или кислот на антимониды См. также Галлия антимонид, Индия антимонид.

Лит.: Самсонов Г.В., Абдусалямова М.Н., Антимониды, Душ.. 1977. П. И. Федоров, Р.Х. Акчурин.




выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
