новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

ПОЛИБУТИЛЕНТЕРЕФТАЛАТ


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

ПОЛИБУТИЛЕНТЕРЕФТАЛАТ (политетраметилентере-фталат, ультрадур, вестадур В, покан, валокс, текстер T, арнит), полиэфир ф-лы


Свойства. полибутилентерефталат-твердый бесцв. полимер. среднечисловая мол. м. (27-40)· 103; коэф. полидисперсности , где и - среднемассовая и среднечисловая мол. массы соответственно. Ур-ние зависимости характеристич. вязкости [h] от среднечисловой мол. массы полибутилентерефталат: [h] = 2,1 х х 10-4· [определение в смеси (1:1) фенола и тетра-хлорэтана при 250C].

В отличие от полиэтилентерефталата полибутилентерефталат - быстро кристаллизующийся полимер. макс. степень кристалличности 60%. Обладает высокими прочностью. жесткостью и твердостью. стоек к ползучести, хороший диэлектрик. Ниже приведены некоторые свойства полибутилентерефталат

полибутилентерефталат обладает хорошими антифрикц. свойствами. Коэф. трения у полибутилентерефталат значительно меньше, чем у поли-e-капроамида и полиформальдегида.

В отличие от полиамидов у полибутилентерефталат благодаря незначит. водопоглощению сохраняются в условиях повыш. влажности высокие электроизоляц. и мех. свойства. При длит, контакте с водой и водными растворами солей (напр., NaHCO3, Na2CO3, NaHSO3, KCl) полибутилентерефталат подвергается гидролитич. деструкции: скорость процесса при комнатной температуре ничтожно мала, но возрастает при повыш. температурах (800C).

Плотн. (при 23 0C), г/см3

1,310

T. пл.., 0C

224-230

T. стекл., 0C

40-50

Водопоглощепие за 24 ч (23 0C), % по массе

0,06

Равновесное влагосодержание (23 0С, 50%-ная относит. влажность воздуха), % по массе

0,2

Предел текучести при растяжении, MПа

46-60

Относит. удлинение, %

50-250

Модуль упругости при растяжении, MПа

(25-28)·103

Изгибающее напряжение при значении прогиба, равном 1,5 толщины образца, МПа

75-90

Твердость по Бринеллю, МПа

140-160

Твердость по Роквеллу (шкала M)

104

Твердость по Шору (шкала D)

79-80

Ударная вязкость по Шарпи, кДж/м2


образец без надреза

Не разрушается

образец с надрезом

2,5-5,5

T. размягч. при изгибе (нагрузка 1,82 МПа), 0С

60

Температурный коэф. объемного расширения, 0C-1 (от -40 до 40 0C)

0,7·10-4

. кДж/кг

48-50

, Oм·м

2·1016

e (при 1 МГц)

2,8-2,9

(при 1 МГц)

0,017-0,023

Кислородный индекс, %

22-23

полибутилентерефталат раств. в смесях фенола с хлорир. алифатич. углеводородами. в м-крезоле, не раств. в алифатич. и перхлорир. углеводородах, спиртах. эфирах, жирах. растит. и минер. маслах и разл. видах моторного топлива. При 600C ограниченно стоек в разб. кислотах и разб. щелочах. Деструкти-руется в конц. минер. кислотах и щелочах. По стойкости к действию хим. реагентов и растрескиванию под напряжением превосходит поликарбонаты.

Для модифицирования свойств в полибутилентерефталат вводят (в кол-ве 2-80%) главным образом наполнители (стекловолокно, углеродное волокно, мел, BaSO4, тальк. графит или др.), антипирены (бром-содержащие орг. вещества в сочетании с Sb2O3), полимер. (полиэтилентерефталат, поликарбонаты, термоэластопласты), красители.

Получение. полибутилентерефталат получают в две стадии по периодич. или непрерывной схеме. На первой стадии синтезируют бис-(4-гидроксибутил)терефталат, на второй - проводят поликонденсацию.

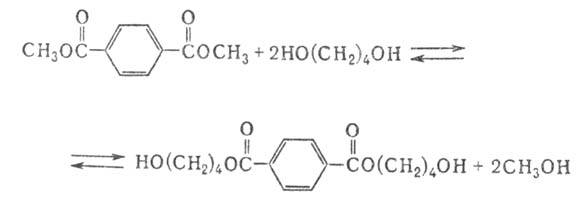

бис-(4-Гидроксибутил)терефталат получают этерифика-цией терефталевой кислоты или переэтерификацией диметилте-рефталата (этот метод преобладает в промышленности) 1,4-бутилен-гликолем по схеме:


Катализаторы процесса-титансодержащие соед., в частности тетрабутоксититан (3·10-4 моль/моль терефталата).

Поликонденсацию бис(4-гидроксибутил)терефталата проводят в вакууме при 240-2500C; кат.-Ti(OC4H9)4 . Расплав полибутилентерефталат выдавливают из автоклава, охлаждают водой и дробят на гранулы цилиндрич. формы. Гранулят сушат в вакуумных или воздушных сушилках.

Переработка и применение. полибутилентерефталат перерабатывают главным образом литьем под давлением (260 b 5 0C), значительно реже -экструзией (всего 5% полибутилентерефталат). Важное преимущество полибутилентерефталат перед др. термопластами (полиэтилентерефталатом, поликарбонатами, полисульфонами) - хорошие техкол. свойства, связанные с высокой скоростью кристаллизации при низких температурах формы (30-1000C) и высокой текучестью расплава.

Литьевым полибутилентерефталат и композиц. материалами на его основе заменяют металлы (цинк, бронзу, алюминий) и реакто-пласты в произ-ве деталей электротехнического (высоковольтные детали систем зажигания, штепсельные разъемы, держатели щеток, корпуса катушек реле и т.д.), конструкционного (напр., корпуса, обоймы, шестерни, подшипники) и декоративного (детали отделки, жалюзи и др.) назначений в автомобилестроении, электротехнике, электронике, бытовой технике.

Из экструзионного полибутилентерефталат изготовляют пленки, стержни, трубки, профили, щетину, волокно (см. также Полиэфирные волокна).

Объемы произ-ва полибутилентерефталат в 1987 составили 34000т (США), 32 500 т (Япония), 26 500 т (Заполибутилентерефталат Европа).

Впервые полибутилентерефталат синтезирован в США в кон. 60-х гг. 20 в., на мировом рынке появился в 1970.

Лит.: Петухов Б. В., Полиэфирные волокна, M., 1976; Wilkes G. L.. Sladоws ki E. L., "J. Appl. Polym. Sci.", 1978, v. 22, p. 766-79; Engineering thermoplastics: properties and applications, ed. by J. M. Margolis, N. Y., 1985, p. 19-27; Modern plastics encyclopedia 1986-1987, N. Y, 1986, p. 42-45, 528-29.

T. И. Андреева, Г. И. Файдель.





выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
