новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

ОЛИГОМЕРЫ АКРИЛОВЫЕ


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

ОЛИГОМЕРЫ АКРИЛОВЫЕ, линейные или разветвленные олигомеры, содержащие на концах молекул одну, две или более акриловых или метакриловых групп (соотв. моно-, ди- и полифункциональные О. а.). В статье употребляется обозначение (мет)акрил..., если понятие применимо для акриловой и метакриловой кислот (или их производных), например (мет) акрилирование, (мет) акрилат.

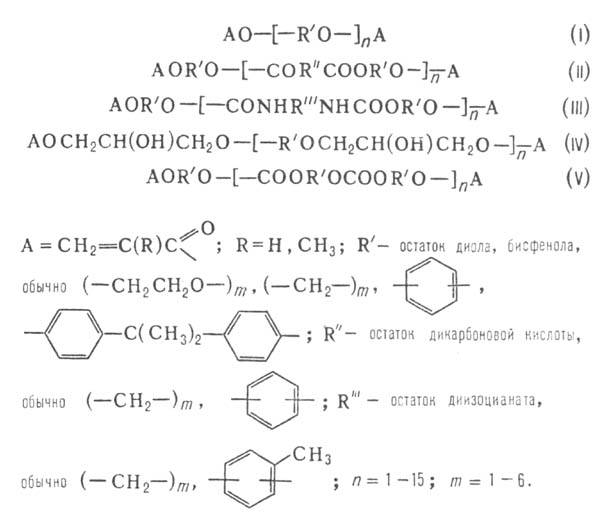

К наиб. распространенным О. а. относятся дифункцио-нальные простые и сложные олигоэфиракрилаты (ф-лы I и II соотв.), олигоуретанакрилаты (III), эпоксиакрилаты (IV), олигокарбонатакрилаты (V), продукты (мет) акрилирования диолов, полиолов, фенолов и низкомол. каучуков, содержащих концевые гидроксильные и карбоксильные группы.


Полифункциональные О. а.-продукты, соответствующие ф-лам II-V, где R'-остаток полиола, содержащего 3 или более группы ОН, например глицерина, пентаэритрита.

Получение. Олигоэфиракрилаты с простыми эфирными связями в олигомерном блоке получают: взаимод. простых олигоэфиров с (мет) акриловой кислотой или ее низшими алки-ловыми эфирами, например метил (мет) акрилатом; ионной олигомеризацией кислородсодержащих гетероциклич. соед. (напр., этилен-, пропиленоксидов, ТГФ) в присутствии производных акриловых кислот, например солей К (это осн. метод для получения монофункциональных олигоэфиракрилатов; см. Макромономеры).

Олигоэфиракрилаты со сложноэфирным олигомерным блоком синтезируют чаще всего взаимод. дикарбоновых кислот и полиолов в присутствии (мет) акриловой кислоты (конденсац. теломеризация), реже-обработкой сложных олигоэфиров, содержащих концевые карбоксильные группы, глицидил-(мет) акрилатом.

Олигоуретанакрилаты получают: преим. реакцией диизоциа-натов или макродиизоцианатов (продуктов реакции диизоциа-натов с олигомерными ди- и полиолами) с гидроксиалкил-(мет)акрилатами; реакцией дихлорформиатов диолов с амино-алкил(мет)акрилатами или диаминов с хлорформиатами гидроксиалкил (мет) акрилатов.

Олигокарбонатакрилаты синтезируют низкотемпературной акцепторно-каталитич. конденсацией дихлорформиатов гликолей или бисфенолов с моно (мет) акрилатами гликолей в присутствии третичного амина или щелочи.

СВОЙСТВА ОТВЕРЖДЕННЫХ АКРИЛОВЫХ ОЛИГОМЕРОВ

Показатель

Эпоксиакрилаты*

Плотн., г/см3

1,2-1,35

1,2-1,4

1,1-1,3

1,2-1,4

Т. стекл., °С

10-180

30-180

80-180

от -20 до 150

, МПа

20-90

40-75

40-85

25-85

, МПа

130-250

150-180

140-280

150-200

Модуль упругости при растяжении, МПа

750-3300

2000-5000

2300-3900

1200-4500

Относит. удлинение, %

1,5-20

1,5-10

3-7

1,5-15

Ударная вязкость, кДж/м2

2-20

3-5

2-7

4-7

Твердость по Бринеллю, МПа

20-270

100-230

150-250

150-230

Т-ра 10%-ной потери массы при скорости нагрева 3 оС/мин,оC

240-350

270-330

220-320

200-300

* В смеси со стиролом.

Эпоксиакрилаты получают взаимод. акриловых кислот с эпоксидными олигомерами в присутствии третичных аминов или солей четвертичных аммониевых оснований, обычно в отсутствие растворителя.

Свойства. О. а., как правило,-жидкости; мол. м. 250-2000; плотн. 1,1-1,3 г/см3; 10-10000 мПа·с (олигоэфиракрила-ты и большинство олигокарбонатакрилатов) и до 60 000 мПа·с и выше (олигоуретанакрилаты и эпоксиакри-латы). Некоторые О. а.-твердые легкоплавкие вещества. Полученные низкотемпературной конденсацией олигоуретанакрила-ты и олигокарбонатакрилаты практически бесцветны, однако большинство О. а. имеют окраску от светло-желтой до коричневой.

О. а. на основе метакриловой кислоты сравнительно малотоксичны (ЛД50 1-16 г/кг; кролики, мыши, перорально, аппликация, ингаляция). Производные акриловой кислоты значительно более токсичны (раздражают слизистые оболочки дыхат. путей и кожу). При хранении в О. а. вводят ингибиторы радикальных реакций в кол-ве 0,01-0,05% по массе.

О. а. участвуют во всех хим. реакциях, характерных для производных (мет) акриловой кислоты. Основная из этих реакций -полимеризация по концевым двойным связям-лежит в основе отверждения олигомеров. В случае ди- и полифункциональных О. а. при этом образуются сетчатые полимеры. О. а. отверждают, как правило, под действием радикальных инициаторов, чаще всего пероксидных. При наличии пе-роксидов композиции способны длительно храниться; отверждают их при повыш. температурах. В присут. окислит.-восстановит. инициирующих систем (см. Инициаторы радикальные)О. а. отверждают при пониж. температурах. Большое распространение получили методы отверждения под действием УФ и радиоактивного излучения.

Для О. а. характерны высокие скорости полимеризации, достижение точки гелсобразования (потери текучести) при низких степенях превращения (<5%) и активное ингибиро-вание процесса кислородом воздуха. О. а., содержащие акриловые группы, значительно более реакционноспособны и менее подвержены ингибированию кислородом, чем соответствующие метакрилаты. Присутствие в О. а. уретановых и карбонатных групп увеличивает скорость их фотополимеризации. Усадка при отверждении зависит от природы и величины олигомерного блока и составляет 5-15%.

Некоторые характеристики отвержденных О. а. приведены в таблице. Они имеют электрич. свойства, характерные для полярных полимеров: 1014-1015 Ом·см; 0,01-0,03; 3,0-5,5 (все значения-при 1 МГц); отличаются высокой хим. стойкостью (особенно отвержденные олигоуретан-акрилаты).

Применение. О. а. широко используют в качестве лаков, компонентов связующих для высоконаполненных пластиков, перерабатываемых литьем под давлением и прессованием, клеев и герметиков. Покрытия, в т.ч. для световодов, отверждаемые под действием УФ или радиоактивного излучения,-осн. область применения О. а. с акриловыми группами, олигоурстанмстакрилатов и олигокарбонатметакрила-тов. Для получения оптич. изделий (фотополимерные печатные формы, дифракц. решетки, линзы) наиб. пригодны олигокарбонатакрилаты. На основе эпоксиакрилатов получают высокомодульные стеклопластики, характеризующиеся повыш. хим. стойкостью. О. а.-компоненты полимер-олигомерных систем, играющие роль временных пластификаторов.

О. а.-практически единств. вещества, пригодные для создания анаэробных герметиков, т.е. композиций, стабильных при хранении на воздухе и быстро отверждающихся в отсутствие воздуха (в зазорах и порах). На основе О. а. получают конструкц. клеи холодного отверждения.

О. а. выпускают под разл. названиями, например: олигоэфир-акрилаты (СССР), ароникс (Япония), диакрил (Нидерланды), сартомер (Великобритания); уретанакрилаты (СССР), пурепласт (США); эпоксиакрилаты (СССР, Германия), деро-кан (США), репокси (Япония), эпокрил (Великобритания); эпикрил (Бельгия).

Лит.: Берлин А. А., Кефели Т. Я., Королев Г. В., Полиэфиракрилаты, М., 1967; Энциклопедия полимеров, т. 2, М., 1974, с. 468; Акриловые олигомеры и материалы на их основе, М., 1983.

М. Н. Гусев, Б. И. Западинский.



выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVIII
Контактная информация
