БУТИЛАКРИЛАТЫ (бутиловые эфиры акриловой кислоты) СН2=СНСООС4Н9,

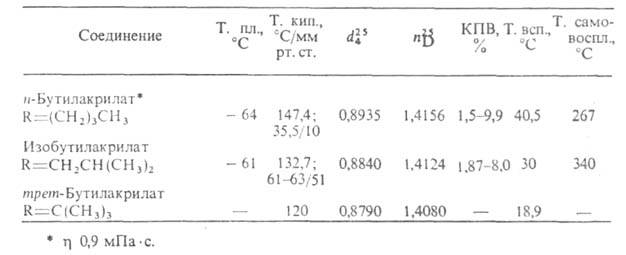

мол. м. 128,17; бесцв. жидкости (см. табл.) с неприятным резким запахом;
хорошо раств. в орг. растворителях, плохо - в воде. например 0,2 мас. ч. н-бутилакрилаты
и изобутилакрилата (изо-бутилакрилаты) раств. в 100 частях воды (р-римость воды в
100 мас. ч. соответствующих эфиров - 0,7 части и 0,6 части). бутилакрилаты образуют
азеотропные смеси с водой (напр., н-бутилакрилаты - с 41% Н2О; т. кип.
94,2 °С) и спиртами.
бутилакрилаты - типичные эфиры сложные. Гидролизуются в присутствии кислот или
щелочей, переэтерифицируются в присутствии кислых катализаторов. CH3ONa.
Кроме того, бутилакрилаты легко полимеризуются под действием тепла, света, инициаторов,
а также легко сополимеризуются, например с акриловой кислотой, ее солями и эфирами,
акриламидом, метакрилатами, акрилонитрилом. виниловыми мономерами. бутадиеном
(см. Полиакрилаты). Для предотвращения самопроизвольной полимеризации
бутилакрилаты ингибируют гидрохиноном. его монометиловым эфиром, пирокатехином. n-трет-бутилпирокатехином
и др. (0,001-0,1% по массе).
В промышленности бутилакрилаты получают: 1) этерификацией акриловой кислоты бутиловым спиртом.
взятым в небольшом избытке (кат. - Н25О4, ионообменная
смола); примесь спирта отделяют перегонкой с водяным паром или азеотропной
ректификацией; 2) переэтерификациейметилакрилатабутанолом в присутствии катализатора
(напр., H2SO4); 3) взаимод. этиленциангидрина с бутиловым
спиртом в присутствии H2SO4 и Н2О по схеме:
В лаборатории бутилакрилаты получают двумя первыми способами. Хранят бутилакрилаты с добавкой
ингибитора при температурах не выше 25 °С. От ингибитора (гидрохинона) очищают
щелочной промывкой или вакуумной дистилляцией. н-бутилакрилаты и изо-бутилакрилаты - мономеры
для получения полибутилакрилатов, акрилатных каучуков, а также разл. сополимеров.
бутилакрилаты вызывают нарушения липоидно-жирового обмена, острый дерматит; ПДК
для н-бутилакрилаты и трет-бутилакрилаты10 мг/м3.
Лит.: Энциклопедия полимеров, т. 1, М., 1972, с. 31-35; Н иколаев
А.Ф., Технология пластических масс. Л., 1977, с. 115, 118; Ullmanns Encyklopadie,
Weinheim, [1974], S. 88-90. Ф. А. Чериышкова.
