новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

Алюминий


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Алюминий (от лат. alumen, род. падеж aluminis - квасцы. лат. Aluminium) A1, хим. элемент III группы периодической системы, атомный номер 13, атомная масса 26,98154. В природе один стабильный изотоп 27А1. Поперечное сечение захвата тепловых нейтронов 215*10-25 м2. Конфигурация внеш. электронной оболочки 3s23p; степень окисления + 3, менее характерны + 1 и + 2 (только выше 800 °С в газовой фазе); энергия ионизации Аl0 -> А1+ -> А12 +-> А13+ соотв. 5,984, 18,828, 28,44 эВ; сродство к электрону 0,5 эВ; электроотрицательность по Полингу 1,5; атомный радиус 0,143 нм, ионный радиус А13+ (в скобках указаны координационные числа) 0,053 нм (4), 0,062 нм (5), 0,067 нм (6).

Содержание алюминия в земной коре 8,8% по массе. По распространенности в природе занимает четвертое место среди всех элементов (после О, Н и Si) и первое среди металлов; в свободном виде не встречается. Важнейшие минералы. боксит, представляющий собой смесь гидроксидов алюминия - диаспора и бемита А1ООН и гиббсита (гидраргиллита) А1(ОH)3 (крупнейшие месторождения в Австралии, Бразилии, Гвинее и на Ямайке; промышленные месторождения имеются также в СФРЮ, Греции, ВНР, Франции и СССР); алунит, или квасцовый камень (Na, К)2 * SO4*A12(SO4)3*4A1(OH3) (осн. месторождения в СССР, ЧССР, Италии); нефелин (Na,K)2O*Al2O3*2SiO2 (осн. месторождения в СССР, Гренландии, Норвегии, Швеции, Кении).

Свойства алюминий - серебристо-белый легкий металл; кристаллическая решетка кубическая гранецентрированная (а = 0,40403 нм, z = 4, пространств. группа Fт3т). Т. пл. 660 °С, т. кип. ок. 2452°С; плотность алюминия 99,996%-ной чистоты 2,6989 (20°С) и 2,289 (1000°С) г/см3; Сp° 24,35 Дж/(моль*К); Н0пл10,9 кДж/моль, Н0исп 302,13 кДж/моль; S0298 28 Дж/(моль*К); давление пара (Па) 0,266 (660°С), 13,3 (1123°С), 133 (1279°С); температурный коэффициент линейного расширения 24,58*10 -6 К-1 (20-200°С); теплопроводность 1,24*10-3 Вт/(м*К); 0,0265 мкОм*м; для алюминия 99,85%-ной чистоты (Н*с/м2) 2*10-3 (800°С), 1,5*10-3 (900°С), 1,3*10-3 (1000°С); (на границе с Аг) 0,86 Н/м (700-750 °С). Аалюминий слабо парамагнитен. Стандартный электродный потенциал А13+/А1° -1,663В в кислой среде и -2,35 В в щелочной. Модуль упругости 7*103МПа; для отожженного металла твердость по Бринеллю 170 МПа, для холоднокатаного 270 МПа, соотв. 50 и 115 МПа, относит. удлинение 49 и 5,5%. При охлаждении ниже 120 К прочностные свойства алюминий в отличие от большинства металлов возрастают, а пластические не изменяются.

На воздухе алюминий покрывается тонкой прочной беспористой пленкой А12О3, защищающей металл от дальнейшего окисления и обусловливающей его высокую коррозионную стойкость. По этой же причине алюминий не реагирует с конц. HNO3. Техн. алюминий легко взаимодействует с разбавленными соляной кислотой H2SO4 и HNO3, образуя соли. Алюминий легко реагирует со щелочами, давая алюминаты

При 25 °С алюминий образует с хлором. бромом и иодом соотв. алюминия хлоридА1С13, бромид А1Вr3 и иодид АlI3, при 600°С с фтором - алюминия фторид A1F3. Бромид - бесцв. расплывающиеся на воздухе кристаллы. т. пл. 97 °С, т. кип. 255°С; обр-514 кДж/моль; растворим в воде. спирте. CS2, ацетоне. Иодид - светло-коричневые расплывающиеся на воздухе кристаллы. т. пл. 180°С, т. кип. 360°С; обр-309 кДж/моль; раств. в воде. спирте. эфире, CS2.

Порошкообразный алюминий выше 800°С образует с азотом алюминия нитридA1N. При взаимодействии атомарного Н с парами алюминия при -196 °С получается гидрид (А1Н)Х (х = 1, 2), стабильный до — 76°С; (А1Н3)Х, синтезированный взаимод. А1С13 с Li[А1Н4],-бесцв. аморфный порошок, разлагается на элементы выше 100°С, водой гидролизуется. Алюминий реагирует с S выше 200°С, давая сульфид A12S3-бесцв. кристаллы. т. пл. 1120°С, т. возг. 1550°С (в токе N2);

обр -723 кДж/моль; разлагается водой, кислотами. С фосфором при 500°С алюминий образует фосфид А1Р-желтовато-серые кристаллы. устойчивые до 1000°С; обр — 121 кДж/моль; разлагается кислотами и щелочами. При взаимод. Расплавленного алюминий с В образуются бориды А1В2 и А1В12-желто-серые или коричневые кристаллы. т. пл. 2200 °С; не разлагаются водой и кислотами.

Выше 800°С могут образовываться соед. А1(I), например: А12Х3 + 4А1 ЗА12Х (X = О, S, Se).

С рядом металлов и неметаллов алюминий образует сплавы (см. Алюминия сплавы), в которых содержатся интерметаллические соединения - алюминиды, обычно весьма тугоплавкие (как правило, т. пл. выше 1000°С) и обладающие высокой твердость. (напр., твердость по Бринеллю для СuА12 и СгА17 ок. 5000 МПа, для TiAl3 ок. 7000 МПа, для РеА13 ок. 10000 МПа) и жаропрочностью. Алюминиды выполняют роль модификаторов сплавов и придают изделиям высокие механические свойства.

Получение и переработка алюминия получают электролизом раствора глинозема (техн. А12О3) в расплавленном криолите Na3[AlF6] (см. Алюминия фторид)при 960-970°С. Состав электролита: 75-90% по массе Na3 [A1F6], 5-12% A1F3, 2-10% CaF2, 1-10% A12O3; молярное отношение NaF: A1F3 = 2,20-2,85. Промышленный комплекс по получению алюминия включает производство глинозема из алюминиевых руд (см. об этом Алюминия оксид), криолита и др. фторидов, углеродистых анодных и футеровочных материалов и собственно электролитическое получение алюминия.

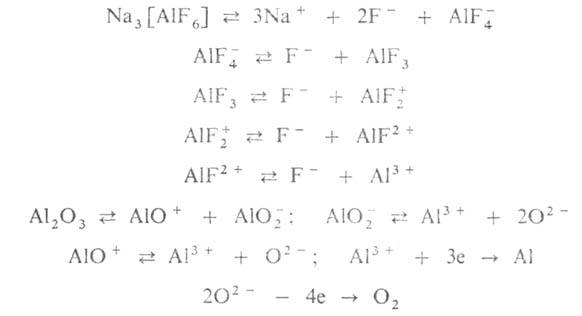

Электролиз глинозема ведут в аппаратах, катодом в которых служит подина ванны, анодом - предварительно обожженные угольные блоки или самообжигающиеся электроды, погруженные в расплавленный электролит. В расплаве протекают след. реакции:

Жидкий алюминий накапливается на подине ванны, на аноде выделяется О2, образующий с его материалом СО и СО2. Плотность тока на аноде 0,7-0,9 А/см2, на катоде 0,4-0,5 А/см2; для различных типов электролизеров сила тока составляет 100-250 кА, рабочее напряжение 4.2-4,5 В (поддерживается автоматически); на получение 1 т чернового алюминия расходуется 14-16 тыс. кВт*ч электроэнергии, 1,92-1,95 т А12О3, 0,5-0,6 т анодного материала; суточная производительность ванны средней мощности от 550 до 1200 кг. алюминий отбирают из электролизера один раз в 1-2 сут.

Алюминий высокой чистоты (не более 0,05% примесей) получают электролитическим рафинированием чернового алюминий, содержащего до 1% примесей; в качестве электролита чаще всего используют расплав Na3[A1F6], ВаС12 (до 60%) и NaCl (до 4%). Для получения алюминий особой чистоты (не более 0,001% примесей) применяют зонную плавку или хим. транспортную реакцию: 2А1 (жидкость) + А1F3(газ) 3А1F(газ).

алюминий разливают в чушки или плоские слитки, которые затем перерабатывают в листы, фольгу, профили, проволоку. Он хорошо сваривается, поддается ковке, штамповке, прокатке, волочению и прессованию, а также обрабатывается методами порошковой металлургии. алюминий в виде порошка производят распылением струи жидкого чистого алюминий упругой струей смеси N2 и О2 (2-8%). Частицы порошка при этом покрываются пленкой А12О3, содержание которого колеблется от 6 до 17%. При содержании О2 в газовой струе менее 2% порошок самопроизвольно возгорается на воздухе, при содержании О2 более 8%-горит при распылении. Сухим и мокрым размолом порошка в шаровых мельницах получают алюминий соответственно в виде пудры и пасты.

Порошок алюминия со средним размером частиц до 20 мкм пирофорен; т. самовоспл. 490°С, т. воспл. 420°С; ниж. КПВ 0,025-0,045 кг/м3. Аэрозоль алюминия в воздухе воспламеняется при 645°С.

Определение. Алюминий обнаруживают по образованию окрашенных соединений с ализарином, алюминоном, морином или с помощью эмиссионного спектрального анализа. Гравиметрические методы определения основаны на выделении алюминий в виде гидроксида, бензоата, гидроксихинолината и послед. прокаливании их при 1200°С до А12О3, который взвешивают. При титриметрическом определении алюминий при рН 4,5 связывают в комплекс динатриевой солью этилендиаминтетрауксусной кислоты, избыток которой оттитровывают раствором соли Zn. Для количественного определения алюминия используют также фотометрич. (с помощью 8-гидроксихинолина, алюминона, эриохромцианина, хромазурола S) и атомно-абсорбционный (с использованием резонансного излучения с длиной волны 309,3 нм) методы анализа.

Применение. Алюминий используют главным образом для получения алюминиевых сплавов. Чистый алюминий - конструкционный материал в строительстве жилых и обществ. зданий, с.-х. объектов, в судостроении, для оборудования силовых подстанций и др. Применяют алюминий также для изготовления кабельных, токопроводящих и др. изделий в электротехнике, корпусов и охладителей диодов, спец. хим. аппаратуры, товаров народного потребления и др. Покрытия из алюминия наносят на стальные изделия для повышения их коррозионной стойкости. Способы нанесения: распыление (для защиты стальных конструкций, эксплуатирующихся в приморских зонах, на хим. предприятиях и др.); погружение в расплав (для получения алюминированных стальных лент); плакирование прокаткой (биметаллической ленты); вакуумное напыление (для алюминирования лент из стали, тканей, бумаги и пластмасс, инструментальных зеркал и др.); электрохимический способ (для получения материалов и изделий с защитно-декоративными свойствами).

Алюминий - в виде порошка и гранул - раскислитель чугуна и стали, восстановитель оксидов при получении металлов (например, Сr, Мn, Са) и сплавов (напр., ферромолибдена, феррониобия, ферровольфрама) методом алюминотермии, компонент твердых ракетных топлив, пиротехнических составов, ВВ. Алюминиевая пудра и паста - пигменты лакокрасочных материалов; пудра используется также как газообразователь в производстве ячеистых бетонов.

По объему производства алюминий занимает среди металлов второе место после стали (в развитых капиталистич. странах - 12 млн т в 1980). В стр-ве и транспортном машиностроении расходуется приблизительно по 24% чистого алюминия и его сплавов, в производстве упаковочных материалов и консервных банок - ок. 17%, в электротехнике - около 10%, в производстве потребительских товаров-ок. 8%.

Металлический алюминий впервые получен в 1825 X. К. Эрстедом.

Лит.: Беляев А.И., Металлургия легких металлов, 6 изд., М., 1970; Aluminium-Taschenbuch, 13 Aufl., Diisseldorf, 1974. ©А.Ф.Белов.

Дополнительная информация: "Алюминий: химические и физические свойства".


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
