новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

ПОЛИКАРБОНАТЫ


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

ПОЛИКАРБОНАТЫ, сложные полиэфиры угольной кислоты и дигидроксисоединений общей ф-лы [—ORO—C(O)—]n, где R-ароматич. или алифатич. остаток. Наибольшее пром. значение имеют ароматические П. (макролон, лексан, юпи-лон, пенлайт, синвет, поликарбонат): гомополимер ф-лы I на основе 2,2-бис-(4-гидроксифенил)пропана (бисфенола А) и смешанные П. на основе бисфенола А и его замещенных-3,3',5,5'-тетрабром- или 3,3',5,5',-тетраметилбисфено-лов А (ф-ла II; R = Br или CH3 соотв.).




Свойства. П. на основе бисфенола А (гомополикарбо-нат) - аморфный бесцв. полимер; мол. м. (20-120)· 103; обладает хорошими оптич. свойствами. Светопропускание пластин толщиной 3 мм составляет 88%. Т-ра начала деструкции 310-3200C. Раств. в метиленхлориде, 1,1,2,2-тетрахлорэтане, хлороформе, 1,1,2-трихлорэтане, пиридине, ДМФА, цикло-гексаноне, не раств. в алифатич. и циклоалифатич. углеводородах, спиртах, ацетоне, простых эфирах.

Физ.-мех. свойства П. зависят от величины мол. массы. П., мол.м. которых менее 20 тыс.,-хрупкие полимеры с низкими прочностными свойствами, П., мол. м. которых 25 тыс., обладают высокой мех. прочностью и эластичностью. Для П. характерны высокое разрушающее напряжение при изгибе и прочность при действии ударных нагрузок (образцы П. без надреза не разрушаются), высокая стабильность размеров. При действии растягивающего напряжения 220 кг/см2 в течение года не обнаружено пластич. деформации образцов П. По диэлектрич. свойствам П. относят к среднечастотным диэлектрикам; диэлектрич. проницаемость практически не зависит от частоты тока. Ниже приведены некоторые свойства П. на основе бисфенола А:

Плотн. (при 25 0C), г/см3

1,20


1,5850

T. стекл., 0C

150

T. размягч., 0C

220-230

, МПа

65-70

, МПа

95

Ударная вязкость по Шарпи (с надрезом), кДж/м2

25-50

, кДж/(кг·К)

1,17-1,2

0,20

Коэф. теплового линейного расширения, 0C -1

(5-6)· 10 -5

Теплостойкость по Вика, 0C

150-155

e (при 10-108 Гц)

2,9-3,0

Электрич. прочность (образец толщиной 1-2 мм) кВ/м

20-35



при 1 МГц

0,011

при 50 Га

0,0007-0,0009

Равновесное влагосодержание (200C, 50%-ная относит. влажность воздуха), % по массе

0,2

Макс. поглощение воды при 25 0C, % по массе

0,36

П. характеризуются невысокой горючестью. Кислородный индекс гомополикарбоната составляет 24-26%. Полимер биологически инертен. Изделия из него можно эксплуатировать в интервале температур от — 100 до 1350C.

Для снижения горючести и получения материала с величиной кислородного индекса 36-38% синтезируют смешанные П. (сополимеры) на основе смеси бисфенола А и 3,3',5,5'-тетрабромбисфенола А; при содержании последнего в макромолекулах до 15% по массе прочностные и оптич. свойства гомополимера не изменяются. Менее горючие сополимеры, имеющие также более низкое дымовыделение при горении, чем у гомополикарбоната, получены из смеси бисфенола А и 2,2-бис-(4-гидроксифенил)-1.1 -дихлорэтилена.

Оптически прозрачные П., обладающие пониж. горючестью, получены при введений в гомополикарбонат (в кол-ве менее 1%) солей щелочных или щел.-зем. металлов ароматич. или алифатич. сульфокислот. Напр., при содержании в гомополикарбонате 0,1-0,25% По массе дикалиевой соли дифенилсульфон-3,3'-дисульфокислоты кислородный индекс возрастает до 38-40%.

Т-ру стеклования, устойчивость к гидролизу и атмосферо-стойкость П. на основе бисфенола А повышают введением в его макромолекулы эфирных фрагментов; последние образуются при взаимод. бисфенола А с дикарбоновыми кислотами, например изо- или терефталевой, с их смесями, на стадии синтеза полимера. Полученные таким образом полиэфир-карбонаты имеют т. стекл. до 1820C и такие же высокие оптич. свойства и мех. прочность, как у гомополикарбоната. Устойчивые к гидролизу П. получают на основе бисфенола А и 3,3',5,5'-тетраметилбисфенола А.

Прочностные свойства гомополикарбоната возрастают при наполнении стекловолокном (30% по массе): 100 МПа, 160 МПа, модуль упругости при растяжении 8000 МПа.

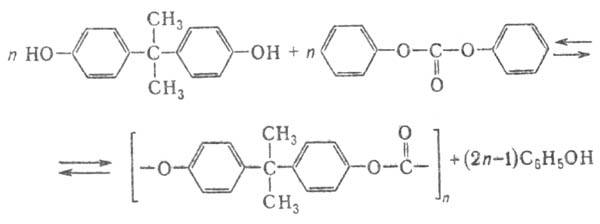

Получение. В промышленности П. получают тремя методами. 1) Переэтерификация дифенилкарбоната бисфенолом А в вакууме в присутствии оснований (напр., метилата Na) при ступенчатом повышении температуры от 150 до 300 0C и постоянном удалении из зоны реакции выделяющегося фенола:


Процесс проводят в расплаве (см. Поликонденсация в расплаве)по периодич. схеме. Получаемый вязкий расплав удаляют из реактора, охлаждают и гранулируют.

Достоинство метода - отсутствие растворителя; осн. недостатки - невысокое качество П. вследствие наличия в нем остатков катализатора и продуктов деструкции бисфенола А, а также невозможность получения П. с мол. м. более 50000.

2) Fосгенирование бисфенола А в растворе в присутствии пиридина при температуре 25 0C (см. Поликонденсация в растворе). Пиридин, служащий одновременно катализатором и акцептором выделяющегося в реакции HCl, берут в большом избытке (не менее 2 молей на 1 моль фосгена). Р-рителями служат безводные хлорорг. соединения (обычно метиленхло-рид), регуляторами мол. массы - одноатомные фенолы.

Из полученного реакц. раствора удаляют гидрохлорид пиридина, оставшийся вязкий раствор П. отмывают от остатков пиридина соляной кислотой. Выделяют П. из раствора с помощью осадителя (напр., ацетона) в виде тонкодисперсного белого осадка, который отфильтровывают, а затем сушат, экструди-руют и гранулируют. Достоинство метода - низкая температура процесса, протекающего в гомог. жидкой фазе; недостатки-использование дорогостоящего пиридина и невозможность удаления из П. примесей бисфенола А.

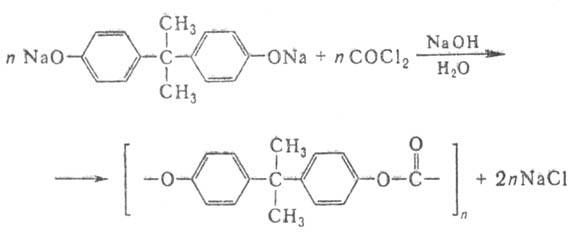

3) Межфазная поликонденсация бисфенола А с фосгеном в среде водной щелочи и орг. растворителя, например метиленхлорида или смеси хлорсодержащих растворителей (см. Межфазная поликонденсация):


Условно процесс можно разделить на две стадии, первая -фосгенирование динатриевой соли бисфенола А с образованием олигомеров, содержащих реакционноспособные хлор-формиатные и гидроксильные концевые группы, вторая -поликонденсация олигомеров (кат.-триэтиламин или четвертичные аммониевые основания) с образованием полимера. В реактор, снабженный перемешивающим устройством, загружают водный раствор смеси динатриевой соли бисфенола А и фенола, метиленхлорид и водный раствор NaOH; при непрерывном перемешивании и охлаждении (оптим. температура 20-250C) вводят газообразный фосген. После достижения полной конверсии бисфенола А с образованием олигокарбо-ната, в котором молярное соотношение концевых групп COCl и ОН должно быть больше 1 (иначе поликонденсация не пойдет), подачу фосгена прекращают. В реактор добавляют триэтиламин и водный раствор NaOH и при перемешивании осуществляют поликонденсацию олигокарбоната до исчезновения хлорформиатных групп. Полученную реакц. массу разделяют на две фазы: водный раствор солей, отправляемый на утилизацию, и раствор П. в метиленхлориде. Последний отмывают от орг. и неорг. примесей (последовательно 1-2%-ным водным раствором NaOH, 1-2%-ным водным раствором H3PO4 и водой), концентрируют, удаляя метиленхлорид, и выделяют П. осаждением или посредством перевода из раствора в расплав с помощью высококипящего растворителя, например хлорбензола.

Достоинства метода - низкая температура реакции, применение одного орг. растворителя, возможность получения П. высокой мол. массы; недостатки - большой расход воды для промывки полимера и, следовательно, большой объем сточных вод, применение сложных смесителей.

Метод межфазной поликонденсации получил наиб. широкое распространение в промышленности.

Переработка и применение. П. перерабатывают всеми известными для термопластов способами, однако главным образом - экструзией и литьем под давлением (см. Полимерных материалов переработка)при 230-3100C. Выбор температуры переработки определяется вязкостью материала, конструкцией изделия и выбранным циклом литья. Давление при литье 100-140 МПа, литьевую форму подогревают до 90-1200C. Для предотвращения деструкции при температурах переработки П. предварительно сушат в вакууме при 115 50C до содержания влаги не более 0,02%.

П. широко применяют как конструкц. материалы в автомобилестроении, электронной и электротехн. промышленности, в бытовой и мед. технике, приборо- и самолетостроении, пром. и гражданском стр-ве. Из П. изготовляют прецизионные детали (шестерни, втулки и др.), осветит. арматуру, фары автомобилей, защитные очки, оптич. линзы, защитные шлемы и каски, кухонную утварь и т. п. В мед. технике из П. формуют чашки Петри, фильтры для крови, разл. хирургич. инструменты, глазные линзы. Листы из П. применяют для остекления зданий и спортивных сооружении, теплиц, для произ-ва высокопрочных многослойных стекол - триплек-сов.

Мировое производство П. в 1980 составило 300 тыс. т/год, производство в СССР-3,5 тыс. т/год (1986).

Лит.: Шнелл Г., Химия и физика поликарбонатов, пер. с англ., M., 1967; Смирнова О. В., Ерофеева С. Б., Поликарбонаты, M., 1975; Sharma C. P. [а. о.], "Polymer Plastics", 1984, v. 23, № 2, p. 119 23; Factor A., Or Undo Ch. M., "J. Polymer Sci., Polymer Chem. Ed.", 1980, v. 18, № 2, p. 579-92; Rathmann D., "Kunststoffe", 1987, Bd 77, № 10, S. 1027 31. В. В. Америк.



выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
