новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

Растворение


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Растворение твердых тел, гетерогенное физ.-хим. взаимод. твердого тела и жидкости, сопровождающееся переходом твердой фазы в раствор; один из осн. процессов хим. технологии. Растворение следует отличать от экстрагирования, при котором контактирующие с раствором твердые частицы состоят из двух или более растворимых и инертных твердых фаз, а растворение носит избират. характер (см. также Выщелачивание).

Различают физическое, химическое и электрохимическое растворение. При физическом растворении переход в раствор вещества не сопровождается изменением его хим. состава; вещество можно выделить в твердом состоянии с помощью выпаривания и кристаллизации. При химическом растворении переход вещества в раствор сопровождается хим. реакцией; исходное вещество нельзя выделить из раствора в твердом состоянии физ. методами (примеры - растворение металлов или их оксидов в кислотах, растворение фосфоритов либо апатитов в сернокислотном растворе с получением Н3РО4 и др.). Электрохимическое растворение протекает в условиях, когда процессу сопутствует перенос электрич. зарядов. Наиб. изучены закономерности и практика растворения твердых веществ с ионной кристаллич. решеткой (гл. обр. соли), которым в осн. посвящена данная статья.

Физико-химические основы процесса

Растворение сопровождается поглощением или выделением теплоты. Тепловой эффект растворения находят по уравнению: DHр = U — — DHг(с), где 17- энергия кристаллич. решетки растворяемой соли, DHг(с) - теплота гидратации (сольватации) перешедших в раствор ионов соли. При U > DHг(с) и DHр > 0 процесс эндо-термичсн; при U < DHг(с) и DHр > 0 процесс экзотермичен. Условия самопроизвольного протекания процесса определяются знаком величины DG, которую вычисляют по выражению: DG = DHр — TDS, где Т-абс. температура; DS-изменение энтропии. При DG < 0 вероятно растворение, при DG > 0 вероятен обратный процесс-кристаллизация. Расчет может дать положит. либо отрицат. результат (отсутствие или наличие растворимости).

При некоторой концентрации, наз. концентрацией насыщения сн, между твердым телом и жидкостью устанавливается равновесие. При нем хим. потенциал вещества в растворе становится равным хим. потенциалу того же вещества в твердом состоянии. Концентрация сн не зависит от давления, однако в значит. степени определяется температурой, с увеличением которой растворимость возрастает. Последняя оказывает сильное влияние на кинетику растворения. С увеличением растворимости возрастает разность концентраций (движущая сила процесса) и растворение. ускоряется (см. также Растворы).

Физическое растворение может протекать по диффузионному, кине-тич. или смешанному механизму (см. Массообмен). Рассмотрим наиб. распространенный диффузионный механизм. При растворении на поверхности растворяющегося тела возникает диффузионный пограничный слой, в пределах которого концентрация изменяется от сн на поверхности тела до концентрации с в осн. массе раствора. При погружении тела в неподвижную жидкость в пределах диффузионного слоя возникает движение жидкости, побуждаемое разностью плотностей ее и тела в слое и вне его (естеств. конвекция). При погружении тела в движущуюся жидкость в пределах диффузионного слоя также возникает движение, скорость которого снижается по мере приближения к поверхности тела (вынужденная конвекция, ускоряемая перемешиванием). При этом толщина слоя зависит от его диффузионных и гидродинамич. параметров и уменьшается с увеличением числа Рейнольдса Re = ud/v (u-скорость обтекания жидкостью объекта растворения, d-eгo размер, v-кинематич. вязкость жидкости).

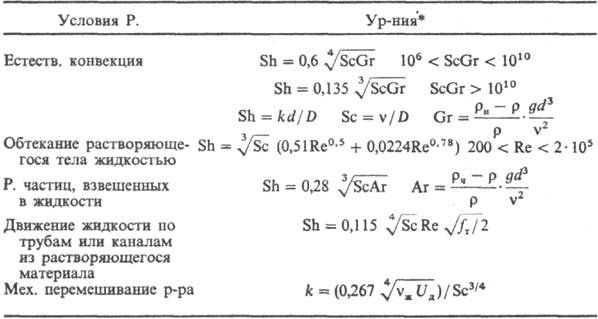

Осн. закон кинетики .диффузионного растворения: —dM/dt = = kF(cн — с), где М-масса растворяющегося вещества, t-время, k-коэф. массоотдачи, F-площадь поверхности Р. Параметр k определяется уравнениями в обобщенных переменных (табл.; см. Подобия теория).

* Обозначения: D-коэф. диффузии; g- ускорение своб. падения; r-плотн. раствора; rн-плотн. насыщ. раствора; rч-плотн. твердых частиц; fт - коэф. трения; Uд = = N/rVж-среднее значение диссипации энергии в единице массы перемешиваемой жидкости; N = x r w3 - мощность, затрачиваемая на перемешивание; Vж- объем жидкости в аппарате; w-частота вращения мешалки; dм- диаметр окружности, описываемой мешалкой; 4-коэф. сопротивления вращению мешалки.

Химическое растворение может протекать без образования или с образованием новой фазы.

Растворение без образования новой фазы (продукты реакции растворены в жидкости). Скорость процесса находят из выражения:


где kR-константа скорости реакции на поверхности растворения; ср, сR-концентрации реагента (к-та, щелочь) в осн. массе раствора и на поверхности растворения; m-стехиометрич. коэффициент. При т = 1 имеем:

-dM/dt = Fcp/(1/kR+1/k).

Аналогично физическому растворению в данном случае также различают диффузионный, кинетич. и смешанный механизмы.

Растворение с образованием новой твердой фазы. Возможно неск. вариантов процесса.

1) Твердый продукт реакции немедленно удаляется с поверхности растворения; при этом скорость процесса остается постоянной (при F = const и с = const).

2) Твердый продукт образует пленку с постоянной по толщине пористостью, плотно связанную с исходным твердым материалом. По мере протекания процесса толщина пленки возрастает, а скорость процесса снижается. Анализ кинетики растворения сферич. частиц (наиб. распространенный случай) в описанных условиях приводит к выражению:


где f = r/r0; a = m'(rт/rп); r0, r-начальный и текущий радиусы растворяющейся сферы из исходного вещества; rт, rп-плотн. вещества и продуктов реакции; Dп-коэф. диффузии вещества сквозь пленку продуктов; l, m'-стехиометрич. коэф. пересчета от исходного вещества к реагенту и от продуктов реакции к растворяющемуся веществу.

3) Образующаяся твердая фаза кристаллизуется в растворе, что обусловлено его пересыщением, и осаждается на поверхности растворения. Ее экранирование тем значительнее, чем выше концентрация твердых частиц в растворе.

Растворение с образованием газообразной фазы встречается особенно часто (растворение металлов в кислотах и разложение ими карбонатов или сульфитов с выделением Н2, СО2 или SO2). Газообразные продукты оказывают сильное, иногда определяющее влияние на химическое растворение: изолируют от жидкого реагента поверхность реакции и способствуют хорошему перемешиванию раствора вблизи этой поверхности благодаря выделению газовых пузырьков. Интенсивность пузырькового режима, число пузырьков и частота их образования зависят от концентрации реагента. С ее увеличением возрастает константа скорости kR. При определенной концентрации реагента, наз. критической, константа достигает максимума, а при дальнейшем увеличении уменьшается.

Для мн. объектов растворения в условиях газовыделения протекает в диффузионной области; закономерности изменения конста.нты kR объясняются следующим образом: с возрастанием концентрации реагента интенсифицируется пузырьковый режим, что способствует турбулизации пограничного слоя и уменьшению толщины диффузионного слоя, т.е. интенсификации транспорта реагента к поверхности растворения. Одновременно ускоряется экранирование поверхности (изоляция ее от жидкой среды), вследствие чего по достижении критич. концентрации величина kR начинает снижаться. Помимо концентрации реагента на константу скорости влияют вязкость жидкости (с ее увеличением kR уменьшается) и давление в системе; при возрастании последнего рост пузырьков и общая интенсивность пузырькового режима снижаются, что также приводит к уменьшению kR.

Опытные данные по кинетике растворения ряда объектов обобщены критериальными уравнениями, которые применимы к концентрациям, не превышающим критические:

Sc < 300 Sc>300 10-32

Sh* = (kR d)/DR Sc* = (lqR d)/(rruж)

Sс=uж/DR,

где s-поверхностное натяжение жидкости; DR-коэф. диффузии реагента; rж, rг-плотн. жидкости и газа; qR-плотн. потока реагента к поверхности растворения; l-стехиометрич. коэффициент. Обобщение выполнено с учетом результатов экспериментов по P. Mg, Мn, СаСО3, СuСО3 • Сu(ОН)2 в кислотах (НС1, HNO3, H2SO4). Известно немало случаев, когда растворение металлов и сплавов протекает в кинетич. области; так, А1 и его сплавы раств. в растворах щелочей, а константа скорости Р. удовлетворяет уравнению: kR = k0e-E/RT (Е-энергия активации, R-газовая постоянная, Т-абс. температура).

Закономерности растворения техн. металлов и их сплавов связаны с электрохим. явлениями (см. Коррозия металлов, Электрохимическая кинетика).

Способы организации и аппаратурное оформление

Схемы процесса. Пром. реализация растворения, проводимого в аппаратах-растворителях, связана с определенной схемой взаимод. твердой и жидкой фаз: замкнутый периодич. процесс (напр., в аппарате с мешалкой); прямоточное или противоточное растворение, при котором фазы движутся соотв. в одном направлении либо в противоположных направлениях; периодич. растворение в слое растворяющихся частиц (жидкость фильтруется через неподвижный стационарный слой). В крупнотоннажных произ-вах наиб. распространены прямоточная и противоточная схемы. При прямотоке поверхность растворения и движущая сила (сн — с) одновременно уменьшаются, что приводит к замедлению процесса. При противотоке уменьшение поверхности растворения сопровождается увеличением разности концентраций, а скорость растворения более постоянна. Выбор схемы растворения зависит также и от др. факторов, например от размера частиц растворяющегося вещества. Так, при растворении полидисперсной смеси частиц в противоточном аппарате трудно избежать выноса за его пределы мелкой фракции вместе с жидкостью.

В практике растворения широко применяют комбинир. схемы, комплектуемые из ряда аппаратов. Так, каждый аппарат в отдельности работает по принципу прямотока, а вместе соединены в противоточную схему. Растворению обычно предшествует измельчение твердого материала, что способствует ускорению процесса, но требует больших энергетич. затрат и затрудняет фильтрац. очистку полученного раствора. Размер частиц, поступающих на растворение, находят оптимизацией его самого и всей совокупности сопутствующих процессов.

При галургич. переработке минер., сырья важную роль играет растворение многокомпонентных солевых систем. Напр., в основе получения КС1 из сильвинита лежит частичное растворение NaCl и почти полное растворение. KC1 в горячих щелоках с последующим выделением из раствора готового продукта при охлаждении. Кинетика растворения смеси из п компонентов определяется совместным решением (обычно на ЭВМ) системы уравнений:


Cнi=fc1, с2,..., сn)

Fi=fF(Mi) i=1,2,...,n

и уравнения материального баланса типа

Mi0-Mi = W(ci0-ci),

где Mi0-начальная масса i-го компонента; ci0-начальная концентрация раствора; W-его объем.

Аппаратура. При периодич. процессе в одном и том же аппарате выполняют ряд последоват. операций: дозировку компонентов раствора, заполнение рабочего объема, подогрев жидкости до заданной температуры, собственно растворение, отделение раствора от нерастворимого остатка, их выгрузку, подготовку к след. циклу. К оборудованию периодич. действия, используемому в малотоннажных произ-вах и при большом ассортименте растворяемых веществ, относятся аппараты с мех. перемешиванием и со стационарным слоем растворяющихся твердых частиц. В первом случае применяют перемешивающие приспособления разл. типов, частота вращения которых должна быть достаточна для создания гидродинамич. силы, способной привести частицы во взвешенное состояние (см. также Перемешивание). Во втором случае раствор фильтруется сквозь слой растворяющихся и инертных частиц, а скорость фильтрования определяет кинетику растворения.

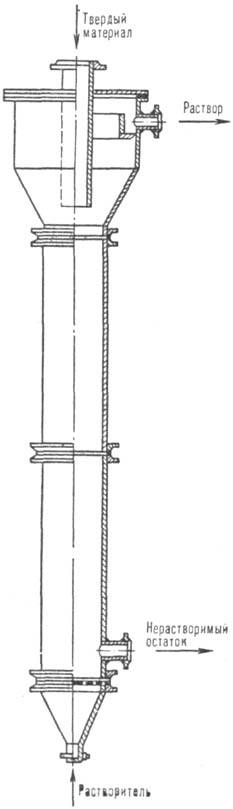

Рис. 1. Колонный аппарат для растворения в псевдоожиженном слое.

Аппараты непрерывного действия используют для растворения больших масс материала. Каждая стадия осуществляется в отдельном аппарате. Пром. значение имеют аппараты: с псевдоожиженным слоем растворяющихся частиц; сочетающие растворение с гидравлич. транспортом целевых продуктов; с транспортирующими и перемешивающимися устройствами; с движущимся слоем твердой фазы.

На рис. 1 представлен аппарат с псевдоожиженным слоем, предназначенный для растворения, например, галитовых отходов (размер частиц 0,5-5,0 мм) калийных предприятий. Скорость движения растворяющего рассола должна превышать скорость псевдоожижения крупных частиц.

Трубчатый растворитель (рис. 2) состоит из ряда последовательно соединенных вертикальных труб, через которые насосом перекачивается суспензия, предварительно подготовленная в аппарате с мешалкой 2. Скорость движения жидкости должна превышать скорость осаждения самых крупных частиц во избежание закупорки труб. В случае аварийной остановки насоса жидкость, содержащая и твердую фазу, спускается в горизонтальный корытный аппарат с мешалкой 7.

К числу аппаратов с транспортирующими и перемешивающими устройствами относится шнековый растворитель (рис. 3). Сварной корпус корытообразной формы снабжен шнеком для перемешивания твердого материала и наклонным ковшовым элеватором для выгрузки нерастворившегося остатка. Уменьшение продольного перемешивания достигается секционированием аппарата спец. перегородками. Растворяющий реагент движется к элеватору (прямоток) или в противоположном направлении (противоток). В перспективе предполагается использование вертикальных противоточных колонных аппаратов с движущимся слоем растворимого вещества.

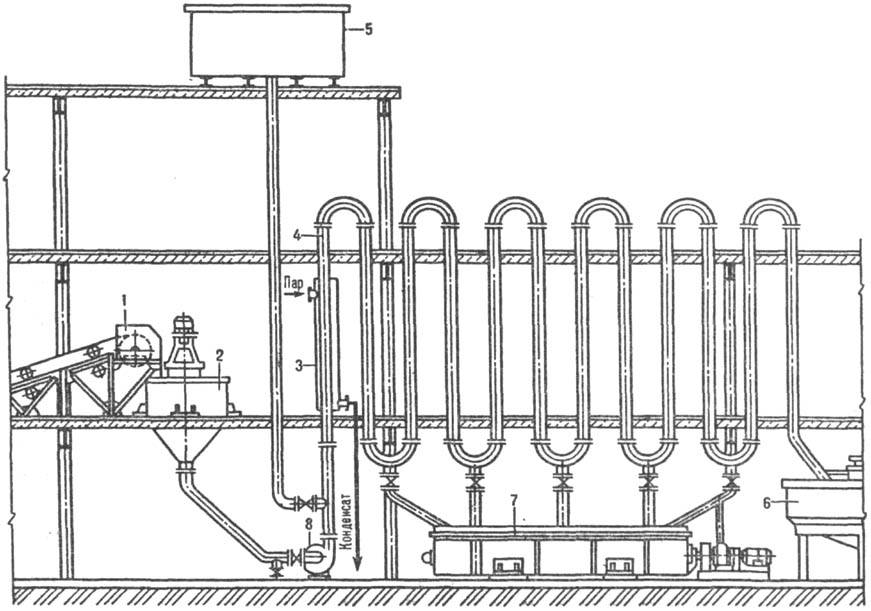

Рис. 2. Трубчатый растворитель: 1 -ленточный транспортер для твердого материала; 2, 7-аппараты с мешалками; 3-паровая рубашка; 4-вертикальные трубы; 5-бак с водой для промывки труб; 6-сгуститель; 8-насос.

Интенсификация процесса. Скорость растворения, как правило, возрастает с увеличением температуры, однако раствор можно нагревать до определенного предела, обусловленного пределом кипения жидкости и стоимостью тепловой энергии. В практике растворения используют методы, основанные на обтекании твердых частиц жидкостью, а также на систематич. обновлении поверхности растворения: интенсивное перемешивание мех. мешалками и др. устройствами; наложение поля колебаний (от низкочастотных до ультразвуковых); сочетание Р. и измельчения в одном аппарате; применение электрич. разрядов в жидкости. Два последних метода обеспечивают высокую степень интенсификации растворения и, кроме того, эффективны, если твердые частицы первоначально покрыты экранирующими инертными пленками или примесями.

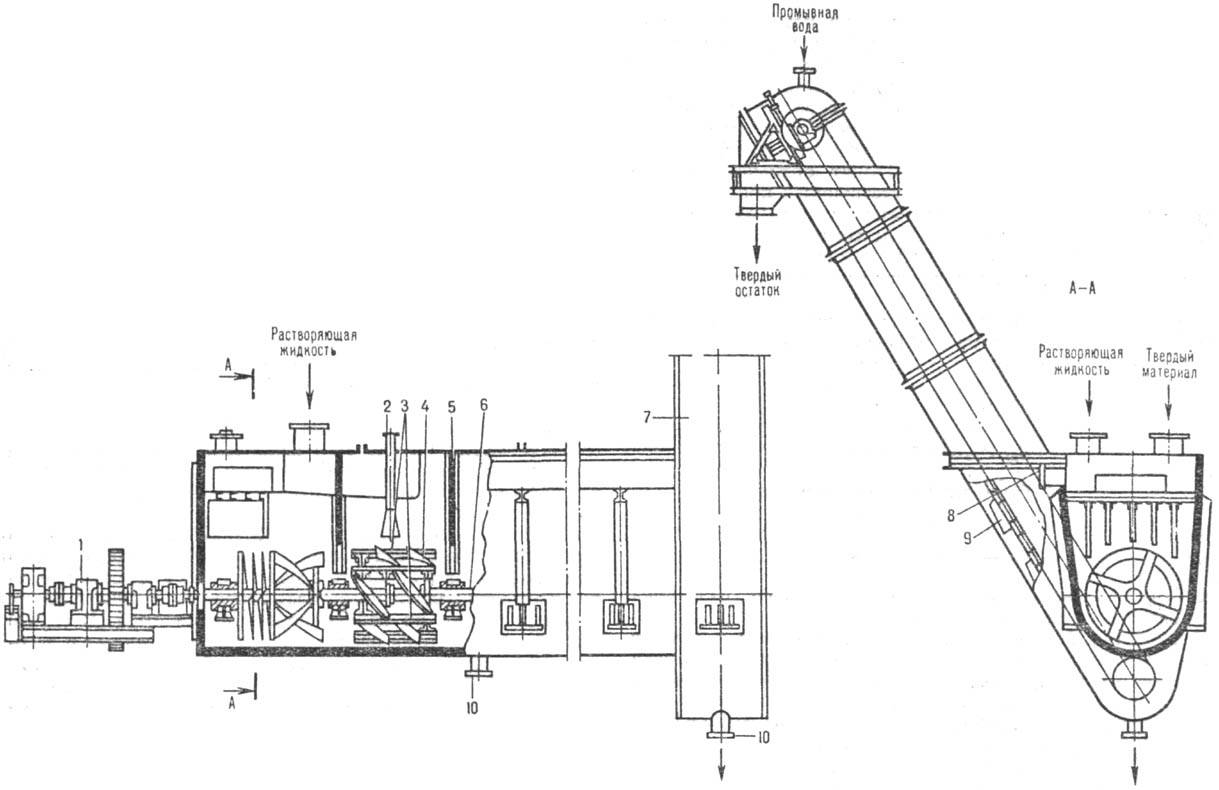

Рис. 3. Шнековый растворитель: 1 -привод; 2-сопло для пара; 3-скребки для перемешивания материала в пределах каждой секции; 4, 6-лопасть и вал мешалки (шнека); 5 - перегородка; 7-элеватор; 8-штуцер для отвода раствора; 9-ковш; 10-штуцеры для аварийного опорожнения.


Растворение широко используют в хим. и смежных отраслях промети для получения растворов с последующей их переработкой (см. Галургия), отделения растворимых веществ от сопутствующих инертных примесей (напр., в производствах минер. солей и удобрений), обработки растворимых материалов, в т.ч. металлов, с целью придания им определенных размера и формы (т. наз. химическое фрезерование), создания полостей большого объема в соляных толщах с целью хранения в них газов и жидкостей.

Лит.: Здановский А.Б., Кинетика растворения природных солей в условиях вынужденной конвекции, Л., 1956; Аксельруд Г. А., Молчанов А. Д., Растворение твердых веществ, М., 1977; Галургия, под ред. И. Д. Соколова, Л., 1983; Аксельруд Г. А., Гумницкий Я. М., Дубинин А. И., "Теоретич. основы хим. технологии", 1989, т. 23, № 1, с. 28-33; К а раж ан о в Н. А., Основы кинетики растворения солей, А.-А., 1989. © Г. А. Аксельруд.



выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXVII
Контактная информация
